YL-X08 住宅楼及办公楼给排水实验系统
来源： 作者： 发布时间：2019-7-21 15:38:09

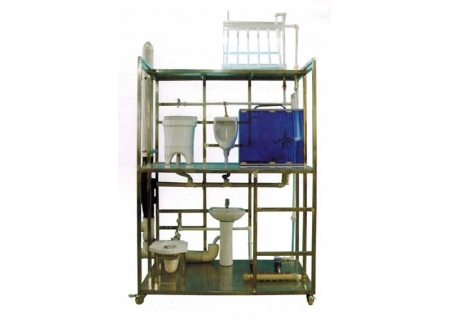

YL-X08 住宅楼及办公楼给排水实验系统
一、住宅楼及办公楼给排水实验系统技术指标住宅楼及办公楼给排水实验系统
外形尺寸： 1500 × 1000 × 2400mm
框架材料： 304 不锈钢
地板材料：钢化玻璃
进水要求： 0.05MPa ～ 0.75MPa
安全保护：具有漏电自动保护装置和接地保护
二、住宅楼及办公楼给排水实验系统实验功能
1 、整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2 、设置带苏维托排水系统的排水主立管演示，能了解苏维托排水系统的组成、结构和原理。
3 、关键部位采用透明管路，能看清管路中水流的走向。
4 、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
5 、所有洁具和给排水设备都能真实演示。
三、住宅楼及办公楼给排水实验系统主要配置
办公楼给水方式为普通给排水，给水入管入框架后立管至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。
住宅楼给水方式为一户一表式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按 6 户计），一层立管 6 根，至二层立管 5 根，二层布水管以上为四根 , 一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。
