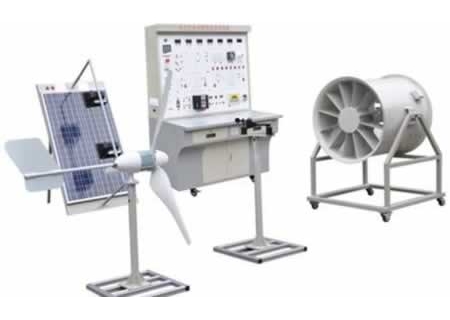

YL-FG323 风光互补并网发电实训系统

YL-FG323 风光互补并网发电实训系统

一、风光互补并网发电实训系统运行技

 ,

1 风光互补发电系统是利用风能和太阳能资源的互补性,具有较高性价比的一种新型能源发电系统,具有很好的应用前景, 发电单元风能

风洞调速范围：0～13m/s

风力发电机额定输出电压：12VDC，功率：400W

风机类型；永磁同步发电机，上风式

启动风速；3.58m/s

风叶材质：碳光纤化合物

2.光能

光伏模块功率：100Wp1组

光伏模块输出工作电压：17.5VDC

光伏模块工作电流：2.85A

模拟光源模块：1000W

二、风光互补并网发电实训系统控制单元：

400W/12V高性能风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）

风速传感器：0-60m/s（室内）

温度传感器：-10℃～100℃（室外）

转速传感器：0～5000风力发电机转速检测显示（室内）

三、风光互补并网发电实训系统负载单元：

12VLED照明、220VLED照明、220V节能灯照明

12V直流输出，220V交流输出

3、1、显示单元风光互补并网发电实训系统

直流电压表：光电池充电电压

直流电流表：光电池充电电流

直流功率表：光电池充电功率

交流电压表：逆变器输出电压

交流电流表：逆变器输出电流

交流功率表：交流负载使用功率

转速表：风机当前模拟转速

3、2、LED指示

太阳能控制器：充电、过压、欠压、过放、运行；

四、风光互补并网发电实训系统监控软件：

PC监控模块：监控主机、监控软件。

显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估
