一、液压传动插孔式演示装置 概述

 液压传动插孔式演示装置|液压与气动实训装置可组合多种实验回路,在增加与保证实验项目及功能的前提下, 根据在为了适应在短暂课堂时间内，完成多个液压油路的教学内容，同时演示多个不同对比油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有能够演示多种实验回路的实验设备。

  液压传动试验装置可组合多种实验回路，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使系统的实验范围更加广，内容更加丰富。本系统采用透明液压元件、组合插式结构、活动油路接头、通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制、实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的必备仪器。

二、液压传动插孔式演示装置 特点

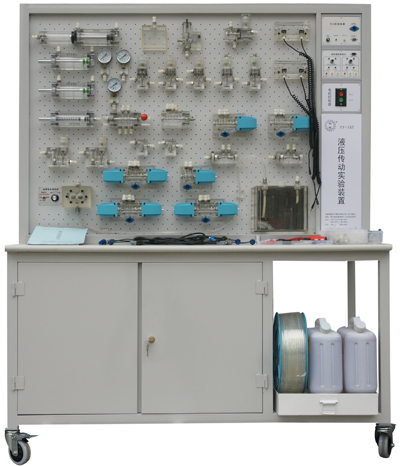

1、实验演示系统采用立体柜式结构，元器件操作方便，立体感强。

2、实验系统元件均采用透明液压元件，使实验过程更加直观。

3、实验系统元件采用插孔式组合，使组装回路简单易行。

4、实验演示台采用了优质密度板材料，进口树脂面漆，结实牢固，美观大方。

5、采用继电器控制方式，同样可根据需要扩展为PLC控制，方式多种，内容丰富。

孔式演示装置 技术参数

四、液压传动插孔式演示装置 基本配置

（一）液压元件配备：

   压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。

（二）电气模块：

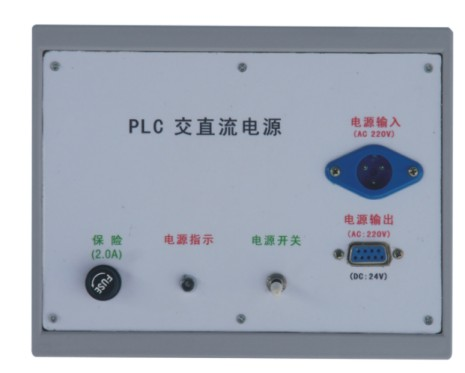

     1.直流24V（2A）电源单元

     2.继电器控制单元

     3.电机控制器

（三）附件

     1.菲力格-300专业工具配件箱

五、透明液压元件展示

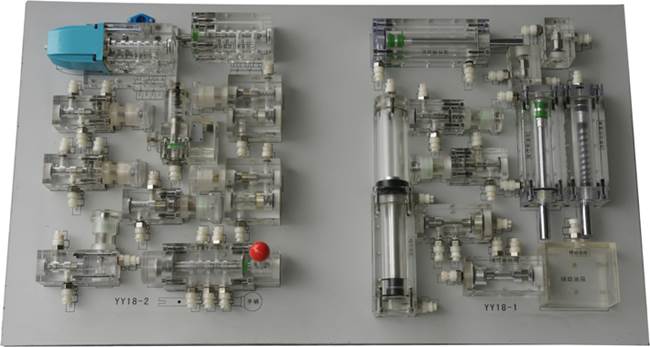

六、液压传动插孔式演示装置 基本实验

A.用换向阀的换向回路

B.用“O”型机能换向阀的闭锁回路

C.用液控单向阀的闭锁回路

D.压力调定回路

E.二级压力回路

F.用减压阀的减压回路

G.用增压缸的增压回路

H.用换向阀的卸载回路

I.进油节流调速回路

J.回油节流调速回路

K.变量泵调速回路

L.变量泵和调速阀组成的复合调速回路

M.流量阀短接的速度换接回路

N.二次进给回路

O.用顺序阀的顺序动作回路

P.用压力继电器的顺序动作回路

Q.用电器行程开关的顺序动作回路

R.用行程阀的顺序动作回路

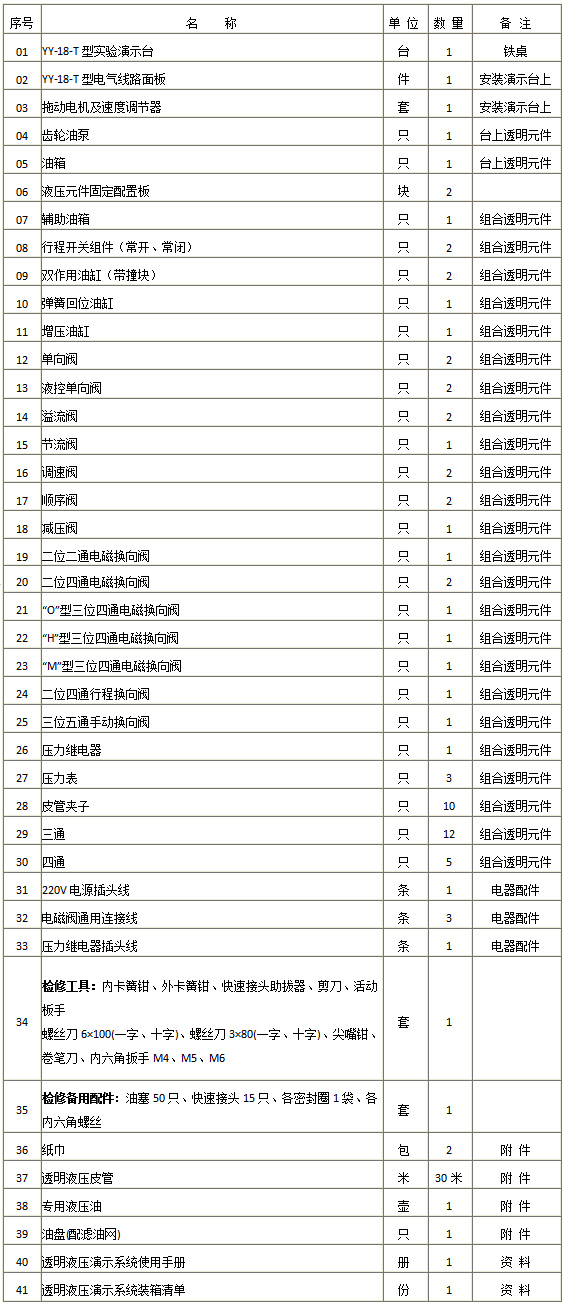

透明液压传动演示系统配置清单
