铝槽式铁桌液压气动PLC控制实验台

来源:    作者:    发布时间:2021-1-6 12:08:17

                        铝槽式铁桌液压气动PLC控制实验台

一、气动PLC控制实验台 概述

 铝槽式铁桌液压气动PLC控制实验台|液压气动传动PLC实验装置液压.气动.传动.PLC.实验室设备是完成,液压气动PLC综合控制实验室是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司专利产品YY-18透明液压传动演示系统的基础上,综合了我公司气动PLC与液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时,它们可以相互辅成,交叉控制。可以让学生直观感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。

液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。

气动实验与液压实验电气主控单元配备2套PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,以气动及液压回路为控制对象,加强对PLC可编程序控制器的学习及应用。

同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。

二、气动PLC控制实验台 的基本结构与组成

液压气动PLC控制实验台,从可靠性、先进性、成熟性、易用性、安全保障与可管理性等多方面考虑,进行了人性化的精心设计。

YQPC-T液压气动PLC控制实验台(气动部分)分为气动元件及回路安装区、电器控制模块安装区、元件存储柜。

液压面主要包括:梯形双立面实验台、透明液压元件(20多种)、电器控制模块、实验专用泵站、元件固定配置板、桌面滴油槽、元件拆装油盘、工具及附件等。

气动面主要包括:梯形双立面实验台、铁质实验桌、气动元件(20多种)、电器控制模块(5只)、空气压缩机、元件固定配置板、工具及附件等。

本实验设备采用了多功能一体化钢桌结构,整体焊接,表面喷塑,坚固耐用。钢桌采用了双面对称结构,设计有元件存储柜,工具资料抽屉,气泵架位,电脑架位,可以附配电脑键盘抽屉。实验台采用了梯形双立面结构,上面有气动元件回路安装区,电器控制模块安装区。合理的实现了空间与功能的自由组合。它可以针对客户的不同需求实行不同的配置,以及为今后的升级扩展提供了平台。

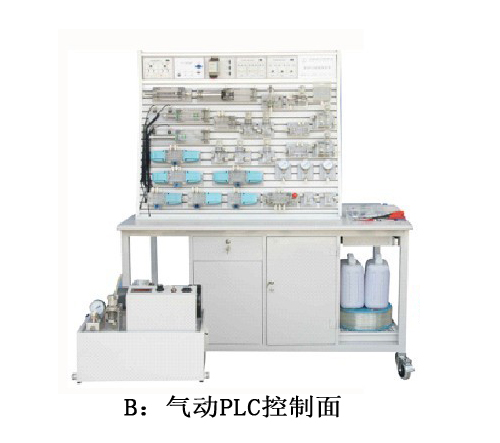

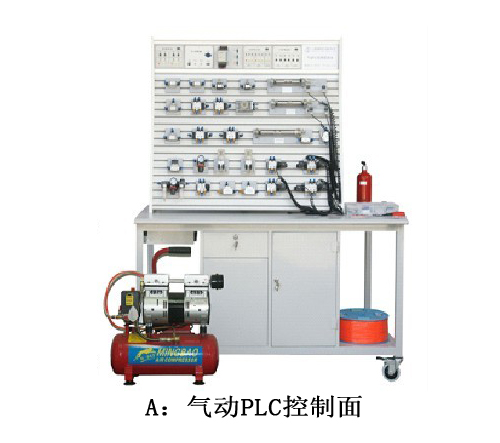

铝槽式铁桌液压气动PLC控制实验台 气动PLC控制实验台



三、气动PLC控制实验台 技术参数

1.电源:AC: 220V  50HZ

2.实验台外形尺寸:1600mm×1000mm×820mm(铁桌)

3.实验支架尺寸:1140mm×600mm×920mm(铝槽)

4.PLC可编程序控制器:三菱FX1s-14MR型PLC(可根据客户要求选择),8输入、6输出。

5. 实验专用齿轮泵站(配数字转速表)

工作电源:AC:220V

电机功率:750W

电机调速范围: 0-1500转/分

油箱容积:25L

安全限速范围:1000-1500转/分

油泵输出最高工作压力:2.5MPa

安全压力设定范围:0.3 - 2.5 MPa

液压泵工作时离液压台1.5m远处噪声≤58dB

6.空气压缩机

电    源:AC 220V  50HZ

电机功率:550w

转速:1440r/min

气罐容量:110L/min

气罐压力:0.75Mpa

气罐重量:16Kg

四、气动PLC控制实验台 实验项目

(一)、气动基本控制回路实验

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.单作用气缸速度控制回路

4.双作用气缸单向调速回路

5.双作用气缸双向调速回路

6.速度换接回路

7.缓冲回路

8.二次压力控制回路

9.高低压转换回路

10.计数回路

11.延时回路

12.过载保护回路

13.互锁回路

14.单缸单往复控制回路

15.单缸连续往复动作回路

16.直线缸、旋转缸顺序动作回路

17.多缸顺序动作回路

18.双缸同步动作回路

19.四缸联动回路

20.卸荷回路

21.或门型梭阀的应用回路

22.快速排气阀应用回路

(二)、液压传动基本回路实验

1.用换向阀的换向回路

2.用“O”型机能换向阀的闭锁回路

3.用液控单向阀的闭锁回路

4.压力调定回路

5.二级压力回路

6.用减压阀的减压回路

7.用增压缸的增压回路

8.用换向阀的卸载回路

9.进油节流调速回路

10.回油节流调速回路

11.调速齿轮泵调速回路

12.调速齿轮泵和调速阀的复合调速回路

13.流量阀短接的速度换接回路

14.二次进给回路

15.用顺序阀的顺序动作回路

16.用压力继电器的顺序动作回路

17.用行程开关的顺序动作回路

18.用行程换向阀的顺序动作回路

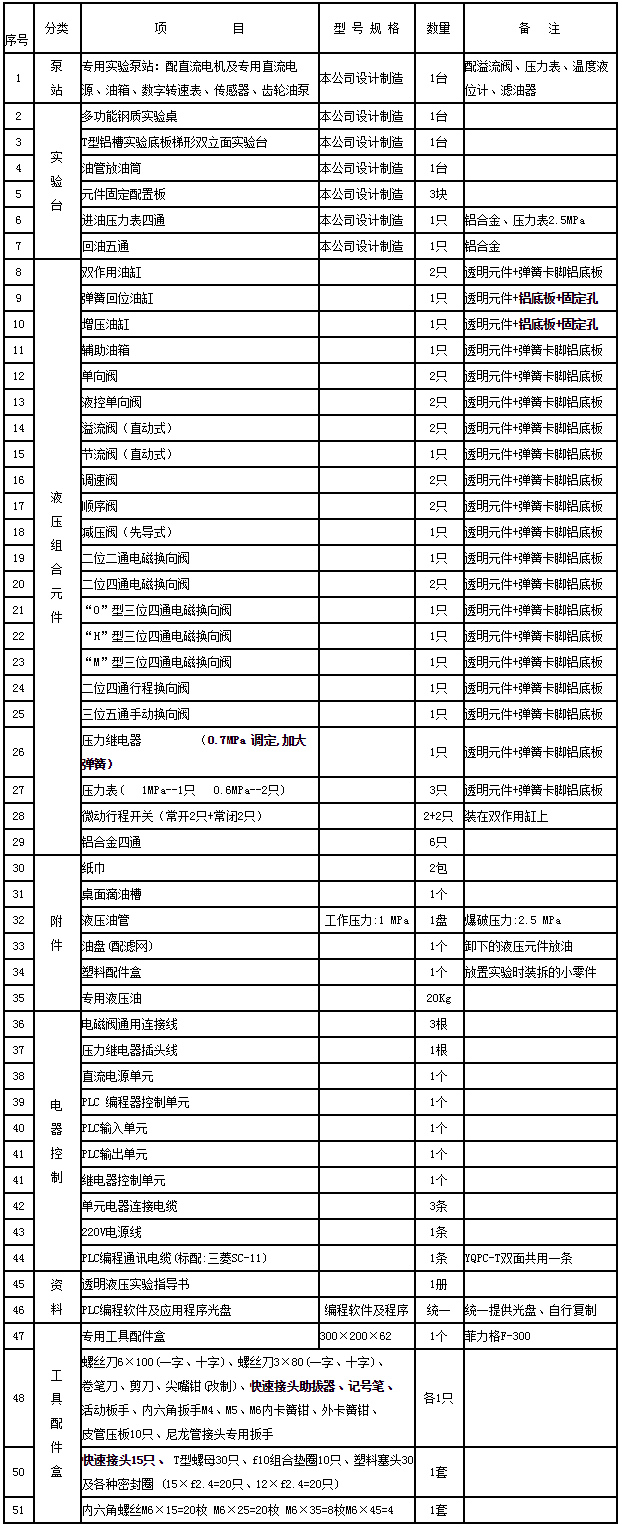

液压气动PLC控制实验台配置清单(液压部分)
