液压气动PLC控制教学实验设备

液压气动PLC控制教学实验设备

液压气动PLC控制教学实验设备集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，包含液压传动与PLC实训装置(工业型单面)，透明液压传动与PLC实训装置(T型铝槽单面)，气动与PLC实训装置(T型铝槽单面)，气动与PLC实训装置(网板型双面)，挖掘机液压系统实训装置等等

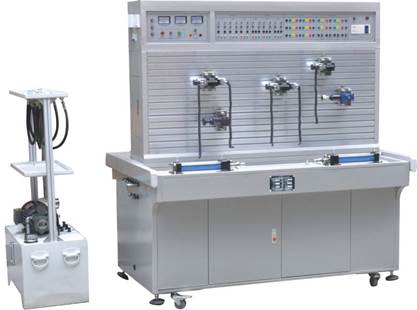

YLYPL-91A液压传动与PLC实训装置(工业型单面)

液压传动部分技术参数及指标集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

液压传动与PLC实训装置技术参数

1．输入电源：三相五线，380V．允差±l0%，50Hz。

2．装置容量：<2kVA。

3．变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

4．PLC选用三菱FX1N系列主机

5．电机：额定电压380V．额定功率0.75kW，绝缘等级B

6．液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。

YLYPL-91C透明液压传动与PLC实训装置(T型铝槽单面)

透明液压传动与PLC实训装置主要特点

1、液压PLC控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。

2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

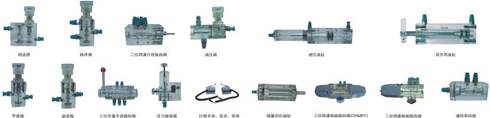

3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。

5、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

透明液压传动与PLC实训装置主要技术参数

1、电源：AC220V50HZ

2、直流电源输入AC220V输出DC24V/3A

3、可编程控制器（PLC）：三菱FX1N系列

4、液压实训泵站电机功率：400W调速范围0－1500r/min

5、液压泵工作时离液压台1.5m远处噪声≤58dB。

6、实训油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）

7、电磁换向阀：AC220V吸力3Mpa

8、实训装置外型尺寸：1500mm×650mm×1700mm

YLQPL-92A气动与PLC实训装置(T型铝槽单面)

气动与PLC实训装置主要特点

1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件按放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。

3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

YLQPL-92D气动与PLC实训装置(网板型双面)

气动与PLC实训装置主要特点

1、气动PLC控制实训装置主要由实训桌、实训台、2套气动元件和2套电器控制器件、2套可编程控制器（PLC）等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。

3、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件安插在实验面板上（面板为“网板型”铁板冲压成型）。回路搭接采用快换接头，拆接方便快捷。

4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。

5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

气动与PLC实训装置主要技术参数

1、电源：AC220V50HZ

2、直流电源：输入AC220V，输出DC24V/2A

3、可编程控制器（PLC）：三菱FXN系列

4、WY5.2双头静音空气压缩机（基本配置小型机）电机功率：250W电源：AC220V转速：2880r/min

5、公称容量：18L

6、额定输出气压1Mpa

7、实训装置外型尺寸：1500mm×900mm×1700mm

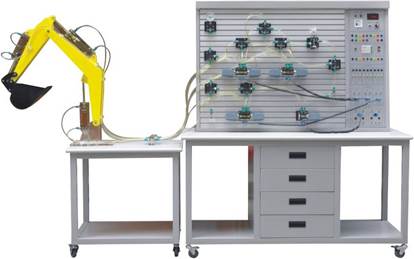

YLWJJ-91挖掘机液压系统实训装置

挖掘机液压系统实训装置特点

1、在原有透明液压PLC控制实验装置几十种基本回路上增加了可模拟真实挖掘机工作装置各种动作。

2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个试验台具有形象、直观、方便、可靠等优点。

3、透明液压试验台主要由实训桌、实训支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。

4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。

6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

挖掘机液压系统实训装置主要技术参数

1、电源：AC220V50HZ

2、直流电源输入AC220V输出DC24V/3A

3、可编程控制器（PLC）：三菱FX1N系列

4、液压实验泵电机功率：250W，调速范围0－1700r/min，液压泵工作时噪声≤58dB演示实验油路液流要求压力仅需0.8-1.3Mpa(油泵最高压力：Pmax＝2.5Mpa)

5、电磁换向阀：AC220V吸力3Mpa

6、实训台外型尺寸：1500mm×650mm×1700mm

7、挖掘机试验台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
