电工电子技能创新实训考核室设备
来源: 作者: 发布时间:2016-11-14 12:10:57
电工电子技能创新实训考核室设备
电工电子技能创新实验室设备实验项目包括电工学、电工与原理、模拟电子、数字电子技术等课程,包括立式电工创新实验与电工技能综合实训考核装置,立式电工电子创新实验与技能实训综合考核装置,立式电工电子创新实验与技能实训综合考核装置,初级电工、电拖实训考核装置,中级电工、电拖实训考核装置,高级电工、电拖实训考核装置(PLC控制),高级电工技能实训考核装置,高级维修电工技能实训考核装置等等

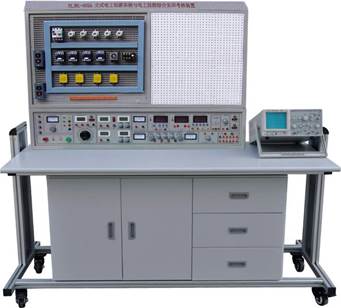

YLJNL-455A立式电工创新实验与电工技能综合实训考核装置
本实验与实训综合装置即能完成“电工学”“电工原理”等课程实验,又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训,还可扩展PLC可编程控制、变频技术等课程实验实训。实验部分在九孔万能通用实验板上完成,可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成,接近工业现场,动手能力强,实训方法灵活,能完成“工具及仪表的使用”“电工基本技能训练”,“电动机的安装维护与故障处理”,“电动机基本控制线路的安装、调试与维修”,“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想教学设备。
装置特点:
1、即能完成电工实验又能进行电工实训考核,大大节省实验用房,节省管理人员。
2、实验部分元件盒盒体透明,直观性好,盒盖与盒体采用较科学的压卡式结构,维修拆装方便。元件盒在九孔万能实验板上任意插接成实验电路,方法灵活,使学生所学知识灵活运用、快速掌握。
3、实训部分在网孔板上完成,操作方便、灵活,更换便捷,接近工业现场,易扩展实训功能或开展新实训项目。
4、实验实训项目丰富,装置功能齐全。
5、设有电压型电流型漏电保护器,并有单片机自动全程监控装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设备和操作者安全。

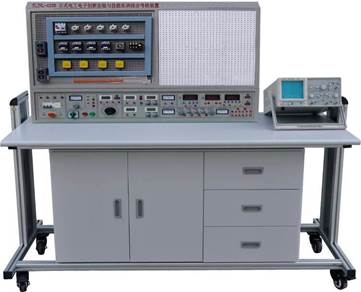

YLJNL-455B立式电工电子创新实验与技能实训综合考核装置
本实验与实训综合装置即能完成“电工学”“电工原理”“电子技术”等课程实验,又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练””电子技能训练“等课目的实训,还可扩展PLC可编程控制、变频技术等课程实验实训。实验部分在九孔万能通用实验板上完成,可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等实验项目。电工实训考核部分在网孔板上完成,接近工业现场,动手能力强,实训方法灵活,能完成“工具及仪表的使用”,“电工基本技能训练”,“电动机的安装维护与故障处理”,“电动机基本控制线路的安装、调试与维修”,“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。电子技能实训改革传统实验室实训教学模式,通过基本操作技能和三十几类实用新型电路的制作、调试,使学生掌握电子产品的工作调试、掌握焊接和电路组装工艺技能。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想产品。

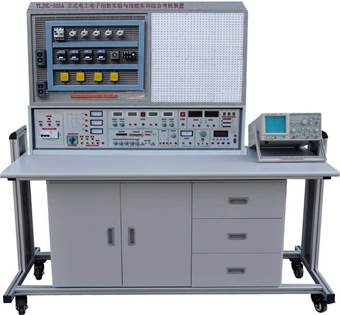

YLJNL-555A立式电工电子创新实验与技能实训综合考核装置
本装置是电工、模电、数电实验与技能实训考核有机的结合,做到资源共享一室多用,减少实验实训指导教师人员和基建投入,经济效益显著。实验项目包括电工学、电工与原理、模拟电子、数字电子技术等课程,可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等电路实验。实验部分采用德国职业教育先进的实验方法:利用九孔通用万能实验板和分立式透明元件盒灵活地组合实验,元器件可重复利用,实验方便,动脑动手能力强。模电、数电技能实训改革传统实验实训教学模式,学会阅读电路原理图和PCB图,熟悉常用电子元器件的选择、测试,掌握焊接和电路组装工艺技能(设备中配置三十几套特制实训电路板和相应元器件),并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。电工实训考核在实训考核台左边网孔板上进行,通过安全用电,常用工具及仪表的使用,电工基本技能训练,电动机的安装维护与故障处理,电动机基本控制线路的安装、调试与维修,常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备具有科学性、验证性、实用性、趣味性,是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品

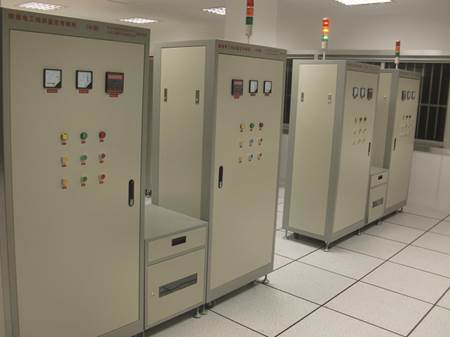

YLXKG-850A型初级电工、电拖实训考核装置
产品特点:
该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有电路所需的电度表、日光灯、开关、插座、感应开关、漏电开关以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、有动功率表、电度表等,为延长电器使用寿命,各电气的接线点都与接线端子相连,再由接线端子与被控制电气连接。适用于各劳动职业技能鉴定部门,同时适合各大中专、技校初级电工、电拖专业教学设备与实训设备。
技术性能:
1、输入电源:AC380V±5%50HZ
2、外形尺寸:800×500×1800mm
3、装置容量:<1.5KVA
YLXKG-850B型中级电工、电拖实训考核装置
产品特点:
该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有电路所需的电度表、日光灯、开关、插座、感应开关、漏电开关以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、有动功率表、无动功率表、电度表等,为延长电器使用寿命,各电气的接线点都与接线端子相连,再由接线端子与被控制电气连接实验器材
技术性能:
1、输入电源:AC380V±5%50HZ
2、外形尺寸:800×500×1800mm
3、装置容量:<1.5KVA
YLXKG-850C型高级电工、电拖实训考核装置(PLC控制)
产品特点:
该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有电路所需的电度表、日光灯、开关、插座、感应开关、漏电开关以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、有动功率表、无动功率表、电度表、三菱PLC主机和工作电源、定时、误操作记录仪表等,为延长电器使用寿命,各电气的接线点都与接线端子相连,再由接线端子与被控制电气连接。
技术性能:
1、输入电源:AC380V±5%50HZ
2、外形尺寸:800×500×1800mm
3、装置容量:<1.5KVA
YLGJDG-91高级电工技能实训考核装置
产品概述:
“YLGJDG-91高级工技能实训考核装置”是为了满足各高职院、技校对相关专业的学生培训及有关部门对高级电工资格鉴定考核的内容要求研制的,实训考核内容包括:10KV变配电所的继电保护、变配电所的二次回路和操作电源、电力拖动设备、电子电路、电力电子、单片机及应用、可编程控制器、变频器应用技术等,产品经严格测试和评估,已成为实训、实验、考核的一个理想实验设备。
产品特点:
1、设备具有良好的兼容性和可扩展功能。
1)基本资源如:电源、模拟6-10KV电网变配电站停电、送电倒闸操作模板以及6-10KV电网电路模板等采用固定式结构设计;实验项目采用组件式挂箱结构设计,可以根据用户的实验项目进行灵活选配。
2)部分挂箱模块由基本资源和功能扩展区两部分组成,功能扩展区可以方便地插入和取下扩展功能模板,因此,用户如需增加新的实训内容,只需向本公司购买相应的扩展模板即可,无须添加或更换设备。
2、电子技术线路板及电气控制线路都装在挂板上,操作利更换十分便捷。在一套设备上可以进行电子技术、电力电子变流技术、电机与拖动、白动控制、可编程控制器、变频调速、电力系统继电保护及变配电所二次同路的操作等七个方面的技能训练。
3、培训内容即具有针对性义具有实用性。通过培训装置的操作培训后,学生能把专业知识和操作技能有机的结合起米,从而有利于提高学生的综合分析判断能力和调试维修技术水平。
4、供配电输电线路、电力拖动电路及电机经过特殊设计,实训操作贴近工业现场,学生通过培训,能很快到现场工作。
技术参数:
1、输入电源:三相五线AC380V±10%50HZ
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃);海拔<4000m
3、装置容量:<1.5KVA
4、外形尺寸:1700×720×1650mm
5、装置重量:≤250kg
YLGJDG-92高级维修电工技能实训考核装置
产品概述:
“YLGJDG-92高级维修电工技能实训考核装置”将电子、变流、电机与拖动、自动控制、可编程控制器、变频器等技术合理的组合在一起,能够对培训人员的技能进行较全面的综合性培训,基本满足机械工业出版社出版的《高级维修电工技术》和国家劳动出版社山版的《维修电工技能训练》两本教材的有关技能培训的要求,它可作为各企业、职业技术院校、技校等单位的高级维修电工的培训操作台,也可以做为相关部门对高级维修电工资格认定的考核鉴定设备。本装置具有故障设置与排除功能,每个故障点都有测试孔引出,便于监测故障位置。
产品特点:
项目顺利进行。具有电流型漏电保护器、隔离变压器等多重人身安全保护措施。各测量仪表、电源均具有过量程和短路保护。采用全封闭新型手枪式导线,可以完全杜绝学生触摸到金属部分,充分保护人身利设备的安全。
2)电子技术线路板及电气控制线路都装在挂板上,操作和更换十分便捷。在一套装置上可以进行电子技术、电力电子变流技术、电机与拖动、白动控制及可编程控制器等五个方面的技能训练。
3)培训内容即具有针对性义具有实用性。通过培训装置的操作培训后,学生能把专业知识和操作技能有机的结合起米,从而有利丁提高学生的综合分析判断能力和调试维修技术水平。
4)实训装置配置了实训管理器,可通过非接触式射频卡设置故障,并对实训时间、故障排除的次数、电源控制进行管理。若不进行故障设置,则实训装置可以作为一般的教学实验台来使用。当需要考核时,则教师可设置多种故障(每台实训台可以设置不同的故障)由受考核人员通过
技术参数:
1、输入电源:三相四线(380V±10%50HZ)
2、工作环境:温度-10℃~+40℃,相对湿度<85%(25℃);海拔<4000m
3、装置容量:<1.5KVA
4、外形尺寸:1600×750×1500mm
5、装置重量:≤200kg电工电子技能创新实训考核室设备相似产品:
