YLG-91 环保型PCB制板工艺系统

  • 货号:
  • 型号规格:YLG-91
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

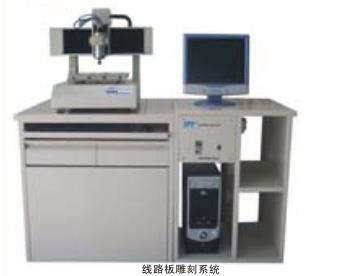

YLG-91 环保型PCB制板工艺系统





一、系统特点

    是PCB设计及验证设计快速制板的研发利器,PC控制完成全自动钻孔替代人工操作;PCB雕刻、局部雕刻、钻扩孔、切割一次完成,雕刻制板解决了化学污染环境的优点,减少了使用转印纸、感光纸等工艺的麻烦;采用USB接口通信,速率快,软件操作简单。

二、雕刻机结构及技术参数

传动机构XYZ均采用直线导轨,滑块预紧装置,保证滑块无间隙;机器整体结构采用铸铁件,整体铣平,导轨支撑面平整、稳定;XYZ轴均采用德国原装进口滚珠丝杆,运动平稳,雕刻精度高、整体震动小。

强大的软件设计功能,通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统,该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。

主要技术参数:

规格型号

YL-3110

钻孔深度

0.02~3mm

大工作面积

320mm×320mm

钻孔孔径

≥0.4mm

加工面数

单/双面

钻孔速度

100 孔/分钟

驱动方式

步进电机

直线导轨

工业级线形方滑轨

主轴电机

60000rpm变频电机

传动方式

滚珠丝杆

大移动速度

4.8m/min

控制方式

ARM

小线宽

4mil(0.1016mm)

通信方式

RS-232/USB

小线距

6mil(0.1524mm)

安全性能

硬件限位保护,超限自停

分辨率

0.003125mm

防尘罩

标配

三、双面板过孔机

技术参数:

大孔化板面

340*340mm

阳极铜板

180*100*2mm(2套)

小孔径精度

0.5mm

电源

220V/50-60HZ

大厚径比

2.5:1

外形尺寸

350*270*490mm

工作电流

0-3A可调

重量

45Kg

四、全套系统推荐配置:

名    称

规格型号

数量

备               注

电脑

1台

自备

线路板裁板机

YL-CBJ

1台

线路板雕刻机

YL-3110

1台

PCB教学挂图

YL-TP

1套

1、尺寸:1200*800mm,彩色喷绘;

2、塑框镶边,内容介绍制板设计工艺及制作流程。

PCB仿真教学软件

YL-JC

1套

用于PCB教学用视频资源CD

配套耗材

单面敷铜板

8mm*12mm

50片

双面敷铜板

30mm*30mm

25片

雕刻刀

10根

钻头

10支

化学沉铜液

1桶

双面板导电胶

1瓶

附注:实际增减设备数量,根据实际需求。
