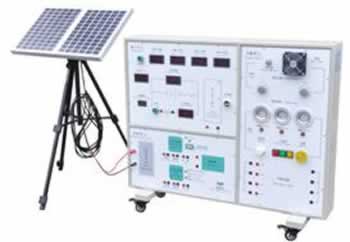

SHYL-ST32 太阳能发电教学实验平台

SHYL-ST32 太阳能发电教学实验平台

基本型太阳能教学系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控模块、PC机监控模块，等部分组成。

实验平台主要技术规格参数：

1、系统规格

系统大电压：21.5V

系统大电流：2A

系统大功率：25W

2、太阳能控制器规格：

2.1、光电型控制器：

额定电压：12V，控制单元一通道为光控输出，另一通道为多类定时输出。

2.2、户用型控制器：

额定电压：12V，蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。

3、太阳能电池规格：

佳功率：20W

工作电压：17.05±0.5V

工作电流：1.20±0.10A，

短路电流：1.34±0.10A，

开路电压：21.0±0.5V
