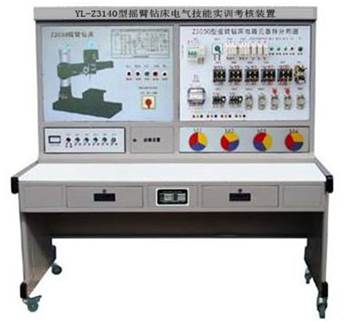

YL-Z3140型 摇臂钻床电气技能实训考核装置

YL-Z3140型 摇臂钻床电气技能实训考核装置

一、摇臂钻床电气技能实训考核装置概述

“YL-Z3140型摇臂钻床电气技能实训考核装置”是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器，因而它可作为社会电工类职业培训中机床电气维修方面的实训设备，同时可作为职业资格培训考核用。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时，为高层次维修技能的训练，提供了较理想的设备，从而实现了耗资少、教学效果显著的目的。

二、摇臂钻床电气技能实训考核装置适用范围

摇臂钻床电气技能实训考核装置适用于Z3050摇臂钻床电气控制的模拟与Z3050摇臂钻床电气故障排除的技能考核。

三、摇臂钻床电气技能实训考核装置技术性能

1.输入电源: 三相四线～380V±10% 50Hz

2.工作环境: 温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m

3.实训装置容量：＜1kVA

4.外形尺寸：141cm×72.5cm×153.5cm

四、摇臂钻床电气技能实训考核装置的基本配置

1.YL-JC01电源控制面板（铝质面板）

(1)交流电源（带有漏电保护措施）

提供三相交流电源(380V)

(2)人身安全保护体系

电压型漏电保护器：当线路出现的漏电现象时，控制屏内的接触器便立即跳闸，切断了电源。

电流型漏电保护装置：控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。

2.YL-Z01（铝质面板）

面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯用于指示机床的相应动作。

面板上印有Z3050摇臂钻床立体示意图，可以很直观地看到该摇臂钻床的外形轮廓。

3.YL-Z03（铁质面板）

面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很清晰的看到它们的动作状况。

4.三相异步电动机

四只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。

5.故障开关箱

设有32开关，其中K1到K25用于故障设置；K26到K31保留；K32用作指示灯开关，用于设置机床的动作指示状态。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

五、摇臂钻床电气技能实训考核装置实训项目

1.熟悉常用低压电器的机构、原理

2.通过测量找出线路上的故障点

3.对机床故障的排除

4.设置故障点，作为维修电工的技能考核台
