SHYL-JD377 带传动实验台

SHYL-JD377 带传动实验台

  • 货号:
  • 型号规格:SHYL-JD377
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

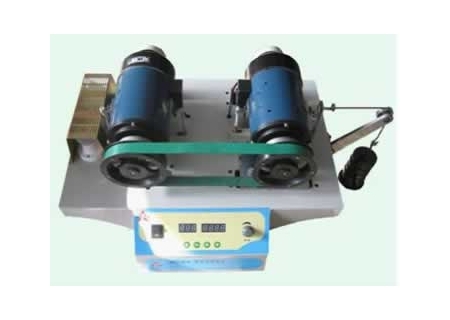

SHYL-JD377 带传动实验台

(一)带传动实验台简介:

SHYL-JD377 带传动实验台采用的完善设计保证操作者用简单的操作,同时又直观形象的获得滑动曲线及传动的效率曲线。由于采用直流电机为原动机及负载,具有无级调速功能使得SHYL-JD377 带传动实验台可在操作者希望的任意转速条件下进行实验。本实验台设计了专用的软件,具有数据采集、数据分析、处理等多种人工智能。并可与Pc机对接(本实验台已备有接口),可自动显示并打印输出实验数据及实验曲线。

带传动实验台

(二)带传动实验台性能特点:

1、SHYL-JD377 带传动实验台具有数据采集、数据分析、处理、显示、保持、记忆等多种人工智能,并可通过串口与PC机连接,通过专用的测试软件可自动采集分析所有实验参数显示并打印输出实验数据及实验曲线;

2、电机的运行速度可程控设定和手动调节,可直观展现电机的闭环控制过程

3、利用数码管显示的数据学生也可手工记录实验数据.绘制实验曲线;

4、电子加载器加载电脑调控,无级调速功能,使实验数据更精确。

(三)带传动实验台主要技术参数:

直流电机功率:2台×355W

主动电机调速范围:0~1200转/分

电机额定转矩:T=1.68N*m

带轮直径:D1=D2=120mm

压力传感器量程N=5N.m

皮带初拉力:4kg

四个标准砝码:1kg/个

负载变动范围0-300W

实验台尺寸:660×500×520mm

实验台重量:72kg

(四)带传动实验台实验内容:

1、观察带传动中的弹性滑动和打滑现象;

2、了解带传动在不同的初拉力、不同的转速下的载荷与滑动率、载荷与效率的关系;

3、手动或自动绘制带传动的滑动曲线和效率曲线。
