SYL-215 教学扶梯实训设备(工程型)

SYL-215 教学扶梯实训设备(工程型)

  • 货号:
  • 型号规格:SYL-215
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

SYL-215 教学扶梯实训设备(工程型)

一、教学扶梯实训设备技术指标

1.输入电源:三相四线(或三相五线)AC380V±10%50Hz

2.整机容量:<8kVA

3.提升高度:2000mm

4.控制方式:PLC+变频自起动控制。

5.监控系统:电压、电流工况实时监控。

6.故障模块:具有32位常见故障模拟设置功能。

7.安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。

8.外形尺寸:7500mm(长)×3000mm(宽)×3600mm(高)

9.实训桌尺寸:1680×710×1050mm

10.辅助梯尺寸:1400×600×2180mm

11.设备结构:实训电梯为钢结构,实训台为铁质双层亚光密纹喷塑结构,坚固耐用。

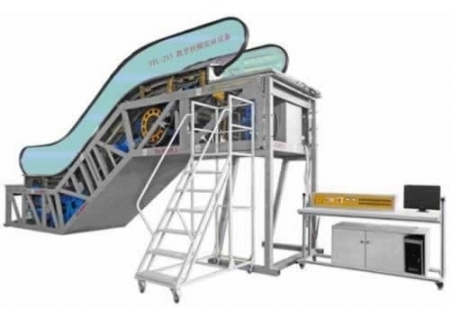

教学扶梯实训设备

二、教学扶梯实训设备的基本配置

1、交流供电电源:提供三相五线交流电源(AC380V),带有过流漏电保护措施。

2、人身安全保护体系统:实训台上装有电流型漏电保护装置,控制屏内线路或强电输出回路若有漏电现象,立即切断电源,确保实训人员和设备安全。

3、实训台:面板上安装有电压和电流监控表,可以实时直观地观察电梯的工作状态,电梯形态逼真;完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图,方便分析设备工作原理及线路故障分析和排除。

4、故障设置:面板根据不同配置设有20-28不等的故障开关,29-32为备用的开关,方便教学过程中随机设置电梯安全线路故障,充分适应教学内容变化的需要。

5、实训桌:实训桌由工业标准铝型材搭建,型材表面通过电氧化处理,美观大方、经久耐用。桌面采用高密度板材,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。

三、教学扶梯实训设备实训项目及主要内容

1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成,低压电器的结构及原理。

2、通过分析电气原理图,学生借助原理图分析,掌握电梯的安全保护和工作形态;并通过分析测量,找出故障点所在位置,深刻理解电梯的运行原理。

3、提高学生实际的动手分析能力,实际提高技能操作水平。

4、通过对电梯故障的分析、排除,完成电梯常见故障的认知和理解。

5、通过对三菱PLC主机的编程,了解PLC程序的编程原则和方法。

四、自动扶梯实训设备的结构特点

1.结构特点

自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。

具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所,

如车站、码头、商场等处,得以广泛应用。本扶梯具备运输能力,各传动零件均采用金属件精制而成。

2.扶梯尺寸:

五、自动扶梯实训设备技术规格表

序号

内容

非标

1

总体说明

1.1

电梯编号:L1-L2

1.2

建筑物类型:校内实训室

1.3

扶手支架类型:苗条型

1.4

扶手支架高度:900mm

1.5

适用标准:GB16899-1997

2

主要技术参数:

2.1

安装方式:室内

2.2

布置方式:单台

2.3

提升高度:2000/1500mm(可根据客户要求定制)

2.4

倾角:35º

2.5

梯级宽度:600/800/1000mm(可根据客户要求定制)

2.6

水平梯级:2K

2.7

速度:0.5m/s

2.8

供电方式:三相五线制

2.9

电机电压:380V

2.10

照明电压:36V

2.11

频率:50HZ

2.12

减速机:蜗轮蜗杆

2.13

控制屏安装:桁架内

2.14

起动:星、三角

2.15

起动方式:钥匙

3

型材

3.1

扶手支架型材:发纹不锈钢

3.2

护壁板:透明钢化玻璃

3.3

内盖板:发纹不锈钢

3.4

外盖板:发纹不锈钢

3.5

围裙板:发纹不锈钢

3.6

梯级:不锈钢

3.7

梯级颜色:黑色(带黄边框)

3.8

扶手带:黑色

3.9

前沿板及盖板:发纹不锈钢

3.10

梳齿:合成树脂

4

故障显示(中文)

5

变频节能功能

六、自动扶梯实训设备主要部件配置表

序号

材料名称

产地

1

发纹不锈钢围裙板材料

日本

2

发纹不锈钢内外盖板材料

日本

3

阿尔法系列曳引机

阿尔法

4

电动机

宝达中马合资

5

微机控制

日本

6

蜗轮蜗杆

阿尔法

7

苗条型扶手支架

阿尔法

8

过载保护西门子继电器

中德合资

9

相关主轴承

日本

10

梯级链主轮和梯级付轮轮缘

德国拜耳

11

围裙板挤压保护

阿尔法

12

梯级下沉保护

阿尔法

13

梳齿受力保护

阿尔法

14

驱动链涨紧及断裂保护

阿尔法

15

梯级链涨紧及断裂保护

阿尔法

16

控制接点

中德合资

17

控制屏施耐德接触器

中法合资

18

控制屏施耐德继电器

中法合资

19

桁架

阿尔法

20

扶手带

豫联中美合资

21

不锈钢梯级

阿尔法

22

梯级链(节距133.33毫米)

阿尔法

23

钢化玻璃

苏新中新合资

24

变频器

阿尔法

七、自动扶梯实训设备主要功能

序号

功能名称

功能说明

备注

1

双向运行

操作上下进出口处钥匙开关,可实现上行或下行

2

紧急停止

按上下进出口处急停按钮,可使扶梯停止运行

3

检修运行

操作检修盒,可进行检修点动运行

4

梯级安全照明

扶梯上下部的梯级下方装有照明灯提醒乘客注意安全

5

扶手带入口安全装置

扶手带入口处有异物则设备停止运行

6

梯级安全运行装置

梯级发生断裂下陷时设备停止运行

7

梳齿板安全装置

梯级与梳齿板之间夹入异物则设备停止运行

8

扶手带安全装置

发生扶手带断裂则设备停止运行

9

梯级链安全装置

梯级链断裂或超过延伸长度则设备停止运行

10

围裙板安全装置

梯级与围裙板之间夹入异物则设备停止运行

11

超欠速安全装置

当设备运行速度大于额定速度的20%或下于额定速度的80%时,设备停止运行

12

超载安全装置

运行电流大于额定电流15%则设备停止运行

13

松闸安全装置

制动装置没有安全打开或失灵则设备停止运行

14

静电保护

消除梯级运行(踏板)在运行中产生的静电

15

驱动链断链保护

当驱动链断裂或过长时设备停止运行

16

非操作逆转保护

设备和扶手带的运行方向与指定方向相反时设备停止运行

17

断、错相保护

动力电源缺相或错相时设备停止运行

18

短路保护

电源回路短路时设备停止运行

19

故障显示(中文)

设备运行发生故障时,自动显示故障发生部位

20

变频驱动

使设备启动平稳,无乘客时慢速或停止,可节能40%,减少蜂值电流70%



























八、教学扶梯实训设备主要实训项目

1、扶梯扶手带安装与调整实训设备

2、扶梯梯级安装与调整实训设备

3、扶梯曳引机系统安装与调整实训设备

4、扶梯驱动机构安装与调整实训设备

5、扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备

6、扶梯润滑系统组装与实训实训设备

7、扶梯安全保护系统组装与动作实训实训设备。

九、教学扶梯实训设备用途

SYL-215型教学扶梯实训设备,为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位的PLC电气控制教学、考核而研制,可用于课堂演示、电梯电气控制原理性操作及实训实习。实训设备人为隐蔽地设置了几十项电路故障,学生借助原理图分析、判断故障,全面真实的了解电梯电气故障及排除,是进行电梯技能培训考核的理想教学设备
