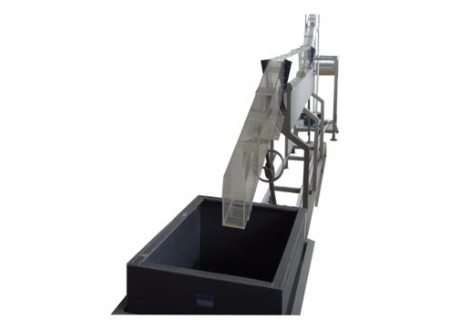

双变坡水槽实验装置

详细介绍:

十九、双变坡水槽实验装置     型号：YL -BP

功能：

定量测量临界底坡、临界流量、临界水面曲线。
2、演示并分析平坡、倒坡、临界坡、陡坡、缓坡的水流衔接现象。
3、演示并分析棱柱形渠道中的十二种水面曲线；进行水面曲线的定性与定量实验。

主要配置：

水泵、实验槽道、稳流水箱、实验水箱、蓄水箱、量角器、标尺、水准器、实验管道、阀门、自循环装置、不锈钢框架。

技术参数：

1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。

2、采用低噪声无锈蚀环保型小水泵，功率：750KW，扬程：65m，流量：6m3/h。

3、整体采用有机玻璃精制，水面曲线清晰可见，带显示坡度功能。

4、前后段可自动升降调节坡度，使用灵活方便。

5、采用活动模块，可演示十二种水面曲线和平顶堰、三角堰及实用堰实验。

6、水槽尺寸：3000×100mm有机玻璃精制，蓄水箱：500×300×600mm3毫米不锈钢板加工。

7、实验所用的流体—水为全循环设计，精确度：±5。

8、实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

9、外形尺寸：5000×700×1500mm。
