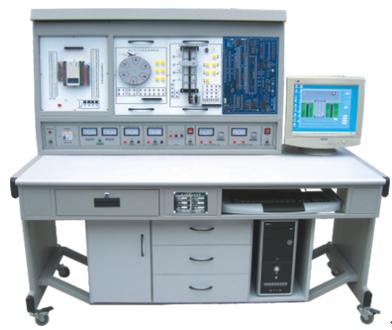

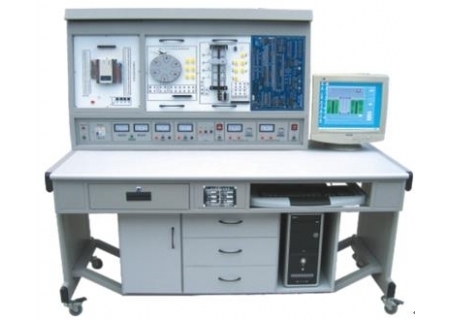

YL-01C PLC可编程控制系统、微机接口及微机应用综合实验装置

YL-01C PLC可编程控制系统、微机接口及微机应用综合实验装置

  • 货号:
  • 型号规格:YL-01C
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

YL-01C PLC可编程控制系统、微机接口及微机应用综合实验装置

一、PLC可编程控制系统、微机接口及微机应用综合实验装置 概述

实验台是在“YL-01 PLC可编程控制器实验系统”的基础上增加微机接口及微机应用实验系统,通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点、适用范围见本目录419页。微机接口及微机应用适用于86系列微机原理课程,综合了各学校讲课及实验老师意见,增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力,对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验,使这门课程的实验更加深入完整。为适合基础教学的需要,增添了数字电路实验线路。这一崭新的系统实现了专业基础课(数字电路)、专业课(微机原理)、课程设计和毕业设计(微机应用)的三合一,真正做到了一机多用。大大节省实验室,节省管理人员,节省资金。配合本设备,我们特为教师提供了微机原理课、微机应用课的教师指导书,书中对这部分实验都写有实验目的,实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘),供教师参考,减轻了教师备课和辅导实验的工作量。全套装置设计合理,功能强大,操作简单方便。

二、PLC可编程控制系统、微机接口及微机应用综合实验装置 系统构成

1、PLC可编程控制器实验屏

2、PLC可编程控制器实验装置

3、PLC可编程控制器实验台

4、编程应用软件

5、仿真教学软件

6、PLC及转接通讯电缆

7、实验操作桌

8、微机接口及应用部分:

(1)微机接口部分:一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等;

(2)微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路;

(3)辅助电路:40脚、20脚、16脚、14脚集成插座,逻辑电平开关、LED显示、时钟(1MHZ、2MHZ)、方波信号。

9、电脑或手持编程器(用户自备或代购)。

三、技术参数

◆PLC主机:输入:24点   输出16点

◆型号:三菱FX1N-40MR(也可选择西门子、欧姆龙,价格另议)

◆输出电压:直流24V,电压表指示

◆利用应用软件编程

◆电源输入:交流220V,50Hz

◆电流 ≥2A,电流具有过载保护

◆外形尺寸:160×75×140 cm3

四、实验内容

1、PLC可编程控制器实验:

1.与、或、非逻辑功能实验                  2.定时器、计数器功能实验

3.跳转、分支功能实验                      4.移位寄存器实验

5.数据处理功能实验                        6.微分、位操作实验

7.交通信号灯PLC自动控制实验              8.搅拌器的PLC自动控制实验

9.LED数码官显示PLC自动控制实验          10.四层电梯的PLC自动控制实验

11.加工中心刀具库选择控制实验             12.艺术彩灯造型的PLC控制实验

13.电机的自动控制实验                     14.步进电机的PLC控制

15.模拟电视发射塔实验实验                 16.自动送料装车系统控制实验

17.自动售货机实验                         18.自动成型实验

19.水塔自动供水控制系统实验               20.邮件自动分拣实验

21.自动洗衣机控制系统模拟实验             22.电镀过程控制实验

2、微机接口及微机应用

 A、微机接口实验(微机原理课)

  1、I/O地址译码实验                          2、简单并行接口实验

  3、可编程并行口实验(一)(二)           4、串行通讯实验(8251、8250)

  5、A/D、D/A转换                         6、可编程定时器/计数器实验

  7、七段数码显示实验                      8、中断实验和DMA通讯实验

 B、趣味性实验及控制实验(微机应用课)

  1、竞赛抢答器实验                                  2、数字录音机实验

  3、电子琴实验                                        4、交通灯控制实验

  5、继电器控制实验                         6、步进电机控制实验

  7、七段数码显示实验                       8、集成电路测试实验

  9、8279键盘、显示控制实验

 C、TTL集成电路实验(数字电路课)

  1、与、或、非门等门电路实验               2、组合逻辑电路实验(半加器、全加器等)

  3、触发器实验(RS、D、JK等)             4、集成计数器及寄存器

  5、译码器和数据选择器等                   6、单稳态触发器等波形实验



实验台配置清单(每台)

名称

型号

数量

单位

备注

PLC主机

三菱FX1N—40MR

1

日本

三菱通讯电缆

RS232/422

1

日本

演示板

交通信号灯的PLC控制

1

育联

搅拌器的PLC控制

1

LED数码管的PLC控制

1

四层电梯的PLC控制

1

加工中心刀具库选择控制

1

艺术彩灯的PLC控制

1

电机的自动控制

1

步进电机的PLC控制

1

基础实验

1

水塔自动控制

1

洗衣机自动控制

1

邮件分检系统

1

自动售货机

1

自动成型系统

1

模拟电视发射塔

1

自动送料装车系统

1

电镀自控系统



软件

演示板原程序及三菱编程软件(FXGP_WIN-E)

1

日本

微机接口主板



1



微机接口PC扩展卡



1



键盘显示实验板及连接电缆



1



学生实验桌

学生实验桌含铁筐支架

1

育联

说明书

上册

1

下册

1

连接线

红色

40

红色大头

1

黑色大头

1

红色大小头

1

黑色大小头

1

黑色

1

50P排线

1

黄色(短线)

10

蓝色(短线)
