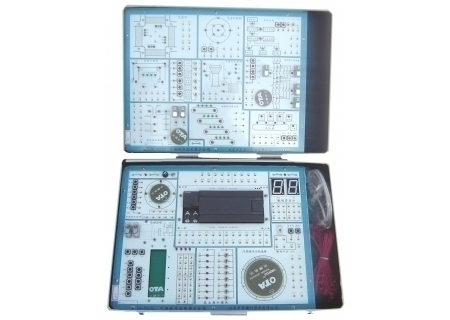

SHYL-P05型 PLC可编程控制器实验箱

SHYL-P05型 PLC可编程控制器实验箱

  • 货号:
  • 型号规格:
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

SHYL-P05型 PLC可编程控制器实验箱

一、PLC可编程控制器实验箱产品特点

1、PLC主机采用西门子S7-200 Smart SR40,该主机提供:输入24点、输出16点,功能上完全满足目前高等院校的PC教学实验要求,也可按照用户要求,使用其他品牌的PLC主机,如三菱、欧姆龙、松下、富士等,而实验模块不作改动。

2、采用模块化设计,包括PLC主机模块和14个实验模块。PLC主机模块把PLC的所有端口连接到实验面板上,各实验模块都有独立的输入、输出、公共端,这样实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障。

3、较多地采用了实物产品,提高了实验的真实程度,确保了实验的实用性。

(1)采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机控制的伺服电路,运转平滑、噪声小;

(2)使用了十个继电器,并在实验板上画有继电器的正反转接法示意图,让学生理解并掌握继电器在正反转控制电路中的使用方法;

(3)使用了十二个传感器,可完成闭环控制实验,如电梯、刀库等实验。

 具体实现如下:

(a)电梯模块采用实物减速直流电机和继电器控制桥厢运行,4个传感器对桥厢定位,从而实验闭环控制。

(b)刀库捷径方向选择模块,采用由单片机控制的步进电机作为执行机构,8个传感器对刀号进行定位,从而实验闭环控制。

(c)步进电机模块使用实物四相八拍的步进电机。

(d)电机星三角启动模块使用实物直流电动机和继电器,指示电机的正反转。

(e)液体混合控制采用实物直流电动机和继电器模拟搅拌机的运行,指示正反转。

4、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

5、实验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备

6、扩展模块(选配):触摸屏控制模块、变频器扩展模块;还可根据用户需要进行定制。

 注意:下载电缆和手持式编程器属选配件,通常供货中用户根据需要另行选配,在造计划订合同时需注明。

 二、PLC可编程控制器实验箱技术性能

 1、输入电源:AC: 220V 50HZ

 2、工作环境温度:-10-55℃  相对湿度<85%(25℃)

 3、主机(推荐配置):西门子S7-200 Smart SR40(AC电源):输入24点、输出16点。

 4、输出24V、2A  过流、过载、过压保护

  三、PLC可编程控制器实验箱实验内容

(一) 可完成六类指令实验:

 第一类 基本指令实验

 第二类 定时器及计数器指令实验

 第三类 移位寄存器指令实验

 第四类 置位/复位及脉冲指令实验

 第五类 跳转指令实验

 第六类 常用功能指令实验

(二)可完成十三个模块控制实验项目:

1、交通信号灯的自动控制

2、机械手的自动控制

3、加工中心刀库捷径方向选择控制 (支持自动识别当前位,自动纠正定位误差,采用由单片机控制的步进电机作为执行机构,8个传感器对刀号进行定位,从而实验闭环控制)

4、驱动步进电机的控制         (使用实物四相八拍的步进电机)

5、舞台艺术灯饰的控制

6、四层电梯的控制             (采用实物减速直流电机和继电器控制桥厢运行,4个传感器对桥厢定位,从而实验闭环控制)

7、LED数码管显示控制实验

8、交流电机Y/Δ形起动的控制    (使用实物直流电动机和继电器,指示电机的正反转)

9、液体混合装置的自动控制面   (采用实物直流电动机和继电器模拟搅拌机的运行,指示正反转)

10、水塔水位俱自动控制

11、四级传送带的模拟运行

12、邮件分拣系统的模拟运行

13、装配流水线控制

 (三)实验箱配有实验指导书,连接线等附件,免费提供软件及实验程序。

 四、PLC可编程控制器实验箱实验箱配合指导书可撑握下列指令的应用,清单如下:

(一)基本指令

(1)取指令(2)取反指令(3)与指令(4)与非指令(5)或指令(6)或非指令(7)输出指令(8)求反输出指令(9)电路块与指令(10)电路块或指令(11)定时器指令(12)计数器指令

(二)功能指令:

( 1)空操作指令(2)结束指令(3)互锁指令(4)互锁清除指令(5)跳转指令(6)跳转结束指令(7)锁存指令(8)前沿微分指令(9)后沿微分指令(10)逐位移位指令(11)通道移位指令(12)高速定时器指令(13)可逆计数器指令(14)通道数据比较指令(15)数据传送指令(16)数据求反传送指令(17)置位进位位指令(18)复位进位位指令(19)加法指令(20) 减法指令(21)乘法指令(22)除法指令(23)十进制数转换为二进制数指令(24)二进制数转换为十进制数指令(25)译码指令(26)编码指令等。

(三)几个基本电路的编程:
