理论教学透明冷冲模具模型

理论教学透明冷冲模具模型

  • 货号:
  • 型号规格:SHYL-TL01
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

SHYL-TL01理论教学透明冷冲模具模型

SHYL-TL01理论教学透明冷冲模具模型通过对更为先进、复杂结构模具的拆装训练及成型操作,更为全面了解模具的装配,制造成型工艺,以提高对设计的深入认识。

可以快速将实际感受转换成设计理念,大大扩展设计思路,并能做出具有工艺性的设计方案。

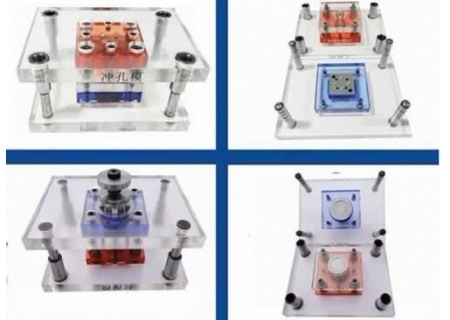

理论教学透明冷冲模具模型

序号

名称

模架规格(mm)

详细描述及技术要求

1

冲孔模

150x100

用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 冲压1椭圆孔,料带利用挡料销定位。

2

落料模

150x100

用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件,冲压菱形工件,产品尺寸不小于35×30 mm,料带利用挡料销定位

3

弯曲模

150x100

把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。

4

拉深模

150x100

把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。

5

正装复合模

200x150

在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件,料带利用挡料销定位。

6

倒装复合模

200x150

模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件,料带利用挡料销定位。

7

连续拉深模

200x150

制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。

8

极进模

200x150

多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件.

9

V型翻板弯曲模

150x100

该模具为避免材料滑动,在定模部分高有两块翻板。当凸模压下时,翻板随材料弯转,定位板必须与材料接触,所成型的零件精度较高。

10

圆管冲模

150x100

该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住,当凸模将材料压下时,模块相向转动,将材料弯成圆形。凸模上升时,已弯成圆管零件就套在其上,随之上升。

11

*型滑块冲模

150x100

该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需漉两䘪滑块,平坯放在定位板上,当姸模䘋降时,平坯先被 弯成∪型 ,凸续继下降,滑块开始运动将∪形两侧向内弯成所需角度。

12

两圆相扣成型冲模

200x150

该模具成型零件需为两圆环相扣结构件,模具设有自动下料结构,当模具工作时,首先切断线材,通过上模原型芯完成单个圆环的成型,将已成型的圆环套于线材再重复一次圆环成型。即完成两圆相扣成型。该工艺工序少,简洁实用,冲出的产品接口平整,合格率高,能满足使用要求。
