教学生产两用型数控系列
教学生产两用型数控系列是设计精巧的经济型车床,即可用于教学,也可用于工厂生产,配备高可靠性的华兴数控系统,包含教学生产两用型数控卧式车床,教学生产两用型数控车床,教学生产两用型数控车床,教学生产两用型数控车床等等

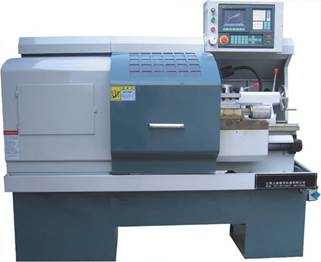

数控车床是设计精巧的经济型车床(即可用于教学,也可用于工厂生产),配备高可靠性的华兴数控系统。床身导轨选用耐磨铸铁,床鞍及溜板贴塑处理。进给传动采滚珠丝杆。外形全封闭防护。该机床采用机电一体化方式设计,采用四刀位自动回转刀架,操作简便、效率高,通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工,并能进行切槽、钻扩、铰孔等工作。此机床并且与数真软室机电一体化数控编程实验室进行通讯配套使用。
数控车床是设计精巧的经济型车床(即可用于教学,也可用于工厂生产),配备高可靠性的华兴数控系统。床身导轨选用耐磨铸铁,床鞍及溜板贴塑处理。进给传动采滚珠丝杆。外形全封闭防护。该机床采用机电一体化方式设计,采用四刀位自动回转刀架,操作简便、效率高,通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工,并能进行切槽、钻扩、铰孔等工作。此机床并且与数真软室机电一体化数控编程实验室进行通讯配套使用。

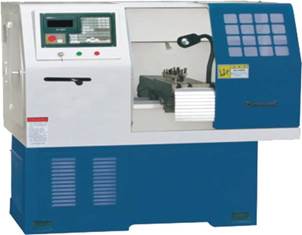

教学生产两用型数控车床是设计精巧的经济型车床,配备高可靠性的华兴数控系统。即可用于教学,也可用于工厂生产。床身导轨选用耐磨铸铁,床鞍及溜板贴塑处理。进给传动采用滚珠丝杆副。外形全封闭防护。该机床采用机电一体化方式设计,采用四刀位自动回转刀架,操作简便、效率高,通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工,并能进行切槽、钻扩、铰孔等工作。

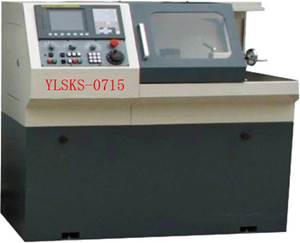

教学生产两用型数控车床是设计精巧的经济型车床(即可用于教学,也可用于工厂生产),配备高可靠性的华兴数控系统。床身导轨选用耐磨铸铁,床鞍及溜板贴塑处理。进给传动采滚珠丝杆。外形全封闭防护。该机床采用机电一体化方式设计,采用四刀位自动回转刀架,操作简便、效率高,通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工,并能进行切槽、钻扩、铰孔等工作。

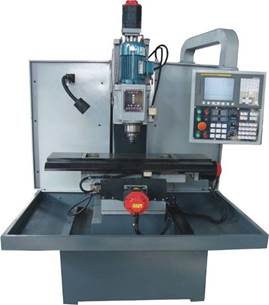

教学生产两用型数控铣床能实现三坐标联动,完成铣、镗、钻、铰等基本切削运动,并能加工形状复杂的凸轮、样板、模具等。该机床采用矩型导轨、滚珠丝杆、导轨表面进行了高频淬火和粘塑处理,机床采用无级变速,配备可靠的华兴系统。即可用于教学,也可用于工厂生产。机床配有标准的RS232接口与计算机通讯进行在线加工(DNC),CAD/CAM联网加工。
机床主要技术指标及参数:
主轴孔锥度 |
BT30 |
主轴转速范围 |
145-3000rpm(无级调速) |
主电机功率 |
1.5KW |
工作台面积(长*宽) |
600mm×250mm |
工作台三向行程(X、Y、Z) |
480mm×250mm×250mm |
主轴端面至工作台距离 |
100-350 |
工作台允许最大承重 |
150kg |
铣削进给速度范围(三向) |
(12-2000)mm/min |
三向步进电机扭矩 |
12Nm |
最小设定单位 |
0.005mm |
定位精度 |
+-0.02mm/300mm |
重复定位精度 |
0.01mm |
编程方式 |
ISO代码、键盘录入、后台编辑 |
控制轴数 |
三轴+主轴变频控制 |
联动轴数 |
三轴三联动 |
零件程序容量 |
56K(约3000段程序) |
外形尺寸(长×宽×高 |
1200mm×900mm×1410mm |
重量 |
950kg |
数控系统 |
标配为华兴。 选配:FANUC、SIEMENS、广数、华中等 |

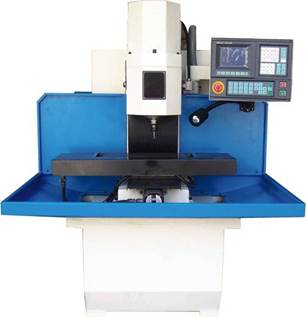

教学生产两用型数控铣床合理紧凑的工业标准结构,刚性和精度优良的机械性能,稳定可靠的电气系统控制,丰富灵活的操作功能,大方的整体造型,既是工厂小型复杂模具和精密零件的生产加工设备,也是灵巧的数控教学实验设备,配备可靠的华兴系统。数控加工功能:三坐标3轴联动,三维曲面,模具轮廓,点阵丝孔和文字图案加工。
数控铣床技术参数:
工作台面积 |
200×500mm2 |
T型槽 |
10×3 |
工作台最大承重 |
30Kg |
X向行程 |
240mm |
Y向行程 |
180mm |
Z向行程 |
220mm |
X向快速移动速度 |
步进:6m/min,伺服:3m/min |
Y向快速移动速度 |
步进:6m/min,伺服:3m/min |
Z向快速移动速度 |
步进:6m/min,伺服:3m/min |
主轴电机功率 |
0.75Kw |
主轴端面至工作台的距离 |
70-290mm |
主轴转速 |
100-3000rpm |
选用刀具直径范围 |
4-16mm |
定位精度 |
±0.02mm |
重复定位精度 |
±0.01mm |
数控系统控制轴数 |
3轴 |
机床外形尺寸(长宽高) |
1350×1400×1550mm |
重量 |
600Kg |
数控系统 |
标配为华兴。 选配:FANUC、SIEMENS、广数、华中等 |
