维修电工仪器仪表实验设备教学系列

来源：作者：发布时间：2016-11-9 9:55:18

维修电工仪器仪表实验设备教学系列

维修电工仪器仪表实验设备教学系列是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实验装置，适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，设备含电机、变压器维修及检测实验设备，维修电工电气控制技能考核实验设备，电机变压器维修及检测实验设备，维修电工仪表照明技能考核实验设备

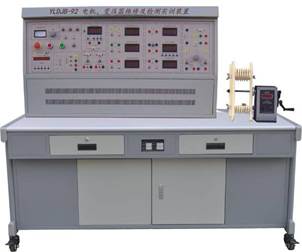

电机、变压器维修及检测实验设备

电机、变压器维修及检测实验设备是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测(包括部分型式试验）的技能实验平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。与YLDJB-01对比增加实验台功能及实验项目。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准——维修电工》《职业技能鉴定培训教材——维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的教学设备。

二、电机、变压器维修及检测实验设备技术参数

1、输入电压：三相四线制～380V±10%50Hz

2、工作环境：环境温度范围为-5～＋40℃相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、电机、变压器维修及检测实验设备配置

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实验桌

实验桌为铁质材料。为了便于绕线和实验室的管理，手摇式电子计数线绕机固定在桌面上，桌子下方设有放置铜线的绕线柜。

3、主控功能板

（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

（2）控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压。

（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实验的考核提供一个统一的评定标准。

（4）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。

（5）直流电源部分：

220V/0.5A直流电源一组，还有短路保护功能。

0～250V可调直流高压电源一组，带有过压保护及短路保护功能。

（6）提供直流数字电压表一只：测量范围0～300V，分2V、20V、300V四档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。

4、仪表功能板

（1）提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

（2）提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示功能。

（3）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示等功能。

（4）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（5）单相电容运转电动机电容：4uF/450VCBB电容。

（6）双刀双掷开关一只。

（7）可调电阻：两组0～900Ω/0.5A可调电阻。

5、仪器配备

（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻

（2）890B+数字万用表，三位半显示

（3）钳形电流表一只

6、制作设备、电机等配备

（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等

（3）手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便

（4）未浸漆的单相变压器：容量100VA，电压AC220V/55V，电流0.45A/1.8A。

（5）未浸漆的单相电容运转异步电动机：额定功率120W，电压220V，电流1A，转速1420r/min。

（6）未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min。

（7）未浸漆的他励直流电动机：额定功率100W，电压220V，转速2000r/min。

7、实验导线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

四、电机、变压器维修及检测实验设备实验项目

（一）单相变压器修理及测试

1．变压器拆除前的数据记录与计算

2．变压器的拆除

3．变压器的绕组绕制

4．变压器组装

5．绝缘电阻测试

6．直流电阻测试

7．变压器同名端判别

8．变压器变比测试

9．变压器空载运行

10．变压器短路测试

（二）单相电动机修理及测试

1．单相电容运转电动机拆除前的数据记录与计算

2．单相异步电动机的拆除

3．单相电动机绕组绕制

4．单相变压器的组装

5．绝缘电阻测试

6．直流电阻测试

7．单相异步电动机空载

8．单相异步电动机短路

（三）180W三相鼠笼式异步电动机的修理及测试

1．三相鼠笼式异步电动机拆除前的数据记录与计算

2．三相鼠笼式异步电动机的拆除

3．三相鼠笼式异步电动机绕组绕制

4．三相鼠笼式异步电动机组装

5．绝缘电阻测试

6．直流电阻测试

7．三相鼠笼式异步电动机绕组首末端判别

8．三相鼠笼式异步电动机空载

9．三相鼠笼式异步电动机短路

（四）他励直流电动机的修理及测试

1．直流他励电动机拆除前数据记录及重绕数据的

计算、确定

2．直流他励电动机绕组拆除

3．直流他励电动机线圈绕线

4．直流他励电动机嵌线、组装

5．直流他励电动机绝缘电阻的测量

6．直流他励电动机电刷中心线位置的确定

7．直流他励电动机冷态下直流电阻的测量

8．直流他励电动机空载试验

维修电工电气控制技能考核实验设备

维修电工电气控制技能考核实验设备是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实验装置，实验内容选择具有典型性、实用性、科学性。安全保护措施齐全，实验接线在端子上进行接线，减少器件损耗，通过线槽走线，掌握布线训练。通过本实验装置的实验操作，快速掌握该课程的实际应用技术与操作技能，该实验装置不仅可供学生进行技能实验，也是大中专院校、技校、职教中心及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想教学设备。

技术性能

1、输入电压：三相五线制380V±10%50Hz

2、工作环境：温度-10~+40℃相对湿度＜85%(25℃)

3、外形尺寸(mm)：1600×700×1630

4、装置容量：＜1.5kVA

维修电工仪表照明技能考核实验设备

维修电工仪表照明技能考核实验设备是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实验装置，而且也可用于劳动职业技能鉴定部门、大中专院校、职教中心、技校对初、中、高级维修电工技能考核的理想教学设备。

维修电工仪表照明技能考核实验设备技术性能

1、输入电压：三相四线(或三相五线)380V±10%50Hz

2、工作环境：温度-10~+40℃相对湿度＜85%(25℃)

3、外形尺寸(mm)：1680×700×1630

4、装置容量：＜1kVA

5、重量：150kg

小容量晶闸管直流调速系统实验考核设备

小容量晶闸管直流调速系统实验考核设备采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实验设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。该装置需留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。该装置需留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。

二、小容量晶闸管直流调速系统实验考核设备技术性能

1、输入电源：三相四线(380V+_10％50Hz)

2、交流电源：单相AC220V50Hz

3、整流输出电压：DC180V

4、最大输出电流：DC2A

5、励磁电压：DC180V

6、调速范围：D=10

7、静差率S小于或等于10%

8、工作环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量小于或等于1.5KVA

三、小容量晶闸管直流调速系统实验考核设备基本配置

1．DMO1电源控制屏

（1）交流电源：三相～380V电源(具有输出短路保护)。

（2）直流电源：220V/0．5A直流励磁电源，为直流发电机提供励磁电源，带数字显示。

（3）测量式仪表

1)交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级

2)直流电压表一只：镜面精密指针式直流电压表(±300V，精度1.0级

3)直流电流表一只：带镜面精密指针式直流电流表(±2A，精度1.0级

（4）故障设置箱：可设置不低于10个故障点

（5）人身安全保护体系：电压型漏电保护器，电流型漏电保护装置，实验连接线及插座，控制屏两侧设有单相三极220V的电源插座及三相四极380V的电源插座等。

2．DM02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防水、防火、耐磨高密度板，设两个大抽屉，用于放置工具、存放部件及资料等。并设四个万向轮和四个固定调节机构，便于移动和固定。

3．DQ03-1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表

包括日本欧姆龙1024光电编码器，智能数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机之间连接的同心度偏差不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。

4DQ04直流并励电动机

5.DQ05直流发电机

6.DQ061电阻负载箱

7.DQ07实验连接线

实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

四、小容量晶闸管直流调速系统实验考核设备实验项目

1．熟悉单结晶体管原理和使用

2．单结晶体管触发电路的调试与测量

3．单闭环有静差直流调速控制系统操作实验

4．单闭环有静差直流调速控制系统参数的测量

5．单闭环有静差直流调速控制系统故障的检修

电机变压器维修及检测实验设备

电机变压器维修及检测实验设备是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实验平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准——维修电工》《职业技能鉴定培训教材——维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的教学设备。

二、电机变压器维修及检测实验设备技术参数

1、输入电压：三相四线制～380V±10%50Hz

2、工作环境：环境温度范围为-5～＋40℃相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、电机变压器维修及检测实验设备配置

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实验桌

实验桌上方附有防静电绝缘橡胶垫，为了便于绕线和实验室的管理，将手摇式电子计数线绕机固定在桌面上，桌子下方设有放置铜线的绕线柜。

3、主控功能板

（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

（2）控制屏面板上设有指针式交流电压表三只，观测三相电网电压。

（3）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。

（4）直流电源部分：

220V/0.5A直流电源一组，还有短路保护功能。

0～250V可调直流高压电源一组，带有过压保护及短路保护功能。

4、仪表功能板

（1）提供交流数字电流表三只，测量范围0～5A，精度0.5级，三位半数显。

（2）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级。

（3）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（4）单相电容运转电动机电容：4uF/450VCBB电容。

（5）双刀双掷开关一只。

（6）可调电阻：两组0～900Ω/0.5A可调电阻。

5、仪器配备

（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻

（2）890B+数字万用表，三位半显示

（3）钳形电流表一只

6、制作设备、电机等配备

（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等

（3）手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便

（4）未浸漆的单相变压器：容量100VA，电压AC220V/55V，电流0.45A/1.8A。
