SHYL-GCK01 化工仪表与控制实验装置

SHYL-GCK01 化工仪表与控制实验装置

  • 货号:
  • 型号规格:
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

SHYL-GCK01 化工仪表与控制实验装置

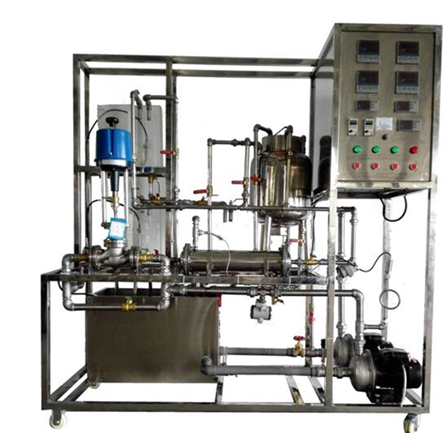

化工仪表与控制实验装置功能 可实现液位高度的位式控制实训、加热水温的位式控制实训、水箱液位的定值控制实训、加热水温的定值控制实训、电动调节阀支路流量的定值控制实训、变频调速磁力泵支路流量的定值控制实训、水箱液位与调节阀流量的串级控制实训、水箱液位与变频调速磁力泵支路流量的串级控制实训、单闭环流量比值控制实训、双闭环流量比值控制实训。

化工仪表与控制实验装置主要配置 蓄水槽、高位槽、加热锅炉、换热器、离心泵、增压泵、液位仪表、温度仪表、

压力仪表、流量仪表、循环水泵、电磁阀、闸阀、控制屏、不锈钢框架等。

公用设施         水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。

电:电压AC380V,功率1.5KW,标准三相五线制。每个实验室需配置1~2个接地点(安全地及信号地)。

化工仪表与控制实验装置技术参数

1.      蓄水槽:不绣钢材质,96L。   高位槽:不绣钢材质,16L

2.      加热锅炉:功率2.5KW。  换热器:不锈钢材质,换热面积0.5m2。

3.      离心泵:不锈钢材质,扬程14米,功率370w,电压380V

4.      增压泵:扬程12米,功率260w,电压380V

5.      液位仪表:701压力变送器、1151差压变送器、磁翻板液位计

6.      温度仪表:PT100、CU50热电阻和热电偶传感器

7.      压力仪表:Y-1 00压力表、701压力变送器

8.      流量仪表:涡轮流量计、孔板流量计

9.      设备整体为抛光不锈钢框架,带刹车轮。

10.   设备总长:2.2m*1.2m*1.7m

11.   配置清单

(1)循环水泵:卧式多级离心泵:流量2m3/h;扬程15m;驱动功率370W;电压380V;转速2850r/min,级数:2级,2台。

(2)热水泵:小型增压泵:流量14升/分;扬程12米;驱动功率260W;电压220V;转速2800r/min,1台

(3)电加热:湿式加热管,电压220V;功率2500W,1台

(4)冷水槽:304不锈钢材质,尺寸:Φ300mm×600mm2,1套

(5)热水槽:304不锈钢材质,尺寸:Φ300mm×500mm2,1套

      储水槽:304不锈钢材质,尺寸:长×宽×高×厚:

(6)700mm×440mm×400mm,1套

(7)仪表控制台:尺寸:长×宽×高:1200mm×750mm×700mm,1套

(8)工业焊接管:Φ19mm×δ2mm,工业304不锈钢,GB,若干。Φ25mm×δ2mm, 工业304不锈钢,GB,若干。 PU管:Φ10mm,若干

(9)铜质闸阀:DN15,GB,6个;DN25,GB,2个。球阀:DN15,GB,1个

(10)电磁阀:电源220VAC,操作压力≤1MPa,2个

(11)电动球阀:阀体材质:304不锈钢,前后法兰连接,输入信号4-20mA,直线行程,调节精度0.5%,防护等级IP68,1个

(12)压力仪表:Y100压力表,量程0~0.25MPa,精度等级1.6,1个;

压力变送器,量程0~6KPa,电源24VDC,输出4-20mA,精度0.5%FS,接口M20*1.5,1个;

压力变送器,量程0~250KPa,电源24VDC,输出4-20mA,精度0.2%FS,防护等级IP65,1个

(13)温度仪表:PT100热电阻传感器,精度0.5%FS,1个;Cu50热电阻传感器,精度0.5%FS,1个;K型热电偶传感器,精度0.75%FS,2个。

(14)液位仪表:磁翻板液位计,DN20/L500mm,304不锈钢法兰连接,适用温度≤100℃,压力≤1.6MPa,防护等级IP65,1个。

(15)差压仪表:差压传感器,量程0~25KPa,电源24VDC,输出4-20mA,精度0.5%FS,防护等级IP65,工作温度-40℃-85℃,2个。

(16)流量仪表:涡轮流量计,DN15,304不锈钢主体材质,测量范围0.6~6m3/h工作温度-20℃—+120℃,防护等级IP65,精度0.5%FS,输出4-20mA,1个。标准孔板流量计,DN20, 1个

智能仪表:智能测量报警仪表, 1个;人工智能控制调节器, 3个。
