SHYL-DPS01拆装式自动生产线组装与调试实训系统

SHYL-DPS01拆装式自动生产线组装与调试实训系统

  • 货号:
  • 型号规格:
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

SHYL-DPS01拆装式自动生产线组装与调试实训系统

SHYL-DPS01拆装式自动生产线组装与调试实训系统是一套融合实验、实训综合开发的新型培训系统。该系统采用工业元器件,所有传感器、执行器接口均对外开放,该系统覆盖有PLC网络技术、传感器技术、变频无级调速技术、多种电机控制技术、人机界面及上位机控制技术、气动技术等,综合了实际工业生产中的生产线自动控制的多项技术。

装置分班四个大型工站点,由上料、传送、加工、装配、搬运、分拣、入库……等一些基本模块组成,是一个以现代工业现设备为原型的机电一体化生产线实训考核装置。站点采用RS-485串行通讯方式实现分布式现场数据同步共享控制网络。


SHYL-DPS01拆装式自动生产线组装与调试实训系统,生产线拆装与调试实训装置

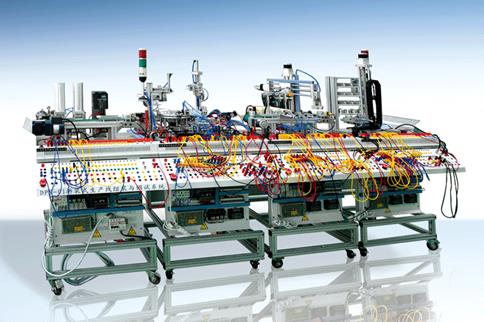

图1

(触摸屏选配,外形以新设计为准)

一、拆装式自动生产线组装与调试实训系统 主要性能特点:

l  模块化:该系统由上料检测模块、搬运模块、加工模块、装配模块、传送带模块、物料分拣模块、机械手模块、立体仓库模块、电气集成模块、气源处理模块、变频器模块、触摸屏模块、电气控制模块……等模块构成,每一个模块都采用可移动式、可根据需要的动作流程任意的自行组装,模块采用电气元件连接线端口集成在一点对外开放,解决了在组装过程中复杂线路不易拆装的难题。

l  开放性: 电气控制线路均采用插座对外开放,工作模块执行元件、传感器连接线路和控制模块PLC控制线路均采用插座式对外开放,实验时根据所编程序自行连接线路。

l  移动式模块化: 在每一个站点中由多个移动式模块组成,模块与模块之间相互协调工作,移动式模块可将系统现有模块进行不同样式的组装成不同的生产流程,从而达到不同的考核目标。

l  灵活性:整个系统由站点模块桌和各自独立的工作模块组成,在需要进行复杂系统训练时可以将现有的模块桌和工作模块任意组装各种不同控制系统,安装/拆卸方便,各个控制区域互不干扰。

l  专业性: 囊括了机电一体化学习中电机驱动、气动、PLC(可编程控制器)、传感器等多种技术,解决了学生不能在实际生产线上操作训练的问题,指导教师可以对学生进行从设计、组装、编程、调试到检查问题和维护等一系列课题的不同层次的教学培训。

l  一机多用: SHYL-DPS01拆装后可单独分解成为:4自由度机械手模型实训实训台、变频调速传送实训台、立体仓库实训台、物料分拣实训台、四工位加工转盘实训台、3自由度横向搬运机械手实训台、气动机械手实训台……等多个小型实训台,解决了目前国内同类产品功能单一化问题,真正的实现有限的实验室资源得到充分的共享。

l  安全性:系统具有短路保护、急停保护、限位保护、智能保护等各种保护功能,可确保人身与设备安全。

二、拆装式自动生产线组装与调试实训系统 实训内容:

SHYL-DPS01型模块化柔性自动化生产实训系统提供的是一种综合应用设计的教学培训平台,培训内容涉及机、电、气一体化等多种知识。

1、 传感器应用技术培训

该系统使用了多种形式的传感器,有电感式传感器、光电式传感器、电磁式传感器、电容式传感器、漫反射型传感器等多种类型传感器,每一个传感器连接线均以标记区分、编号、统一的插接头型式对外与开放式控制器连接。并附带各个不同传感器的使用说明书,与接线方式图。可充分让学生撑握各个工业传感器的使用方法、传感器在系统中的工作方式和使用注意事项。

2、气动技术培训

该装置上使用了大量的气动元件,包括多种电控气动阀、气缸、气动夹爪、真空吸盘、真空发生器、过滤调压阀、无杆气缸等。学员可从中了解各种气动元件与其它元件之间是如何配合起来进行协调工作。每个元件所有接口与控制线均以开放式对外连接,可充分让学生撑握各个元件的使用方法、了解元件在生产过程中的工作性能和使用过程中的注意事项。

3、PLC 技术培训

系统中没站各自都有一套PLC 控制器,而且所有输入/出接口都采用集成面板开放式对外插接,可与各个配有插头的元件任意连接,各个站点之间采用RS485串行通讯方式实现连机分布控制。在该设备上学员不但可学习PLC 的各种软件编程技术、硬件端口连接技术、PLC通讯技术、而且可以学习在综合科技环境下PLC 的多种应用方法,为学员灵活学习和掌握PLC 的各方面知识提供了条件,集成式开放端口可方便的与个各执行系统中元器件进行连接,接线简单清淅。

4、电气控制系统培训

系统其电控部分全部按照工业标准和习惯进行设计,各个传感器接线端口都标号插接式对外连接,并以附件方式提供全部设计图纸和说明书。学员可根据设计图纸在该设备上学习电路原理图分析、PLC 各I/O 地址查对和新设备电路连线设计分析方法。

5、机械系统安装调试培训

SHYL-DPS01系统可让各组学员将机械部分进行拆装, 再按要求将其重新组装,并且调试至系统可正常,这对提高在校学生动手能力有极大帮助。本系统机械部份采用移动式设计学员可将移动式模块从新组合成流程各不相同的各种型式系统。

6、电机驱动技术培训

系统上有多套步进电机及电机驱动器系统,有双轴和单轴两种方式,系统配带有一套变频调速模块,其中还有其它各种电机。各驱动器由PLC I/O数字控制,能让学员充分学习各种型式的驱动器对于各种电机的特点,各个模块驱动器都可独立单一进行实验,学员都会得以充分实践。

7、系统维护和故障检测技术培训

这部分培训重点介绍机电一体化系统日常维护的内容和方法, 以及系统常见故障分析、排除的方法。

8、计算机组态监控技术培训

该系统采用的是国内流行的典型工业控制组态监控软件(组态王/MCGS)。通过该软件的学习可了解通信网络的基本结构,组态监控软件的基本构架,组态软件基本使用方法,以及了解实际工程中的常见问题及处理方法。

9、网络技术培训

该系统各单元设计可完全独立工作,学生依据控制要求编写本单元PLC程序,并调试正常后,通过网络技术,把多个单元联成一套完整的现代生产物流系统。由于增加了网络硬件模块,控制要求加入了各单元PLC数据的交换处理环节,增加了学习PLC网络通信方面的内容,对掌握相应的知识提供方便的训练条件。

三、站点功能简介:(站点中所有模块可单独或与其他工作模块组合使用,可用不同的组合方式组成不相同流程的工作站,满足不一样的功能组合需求)。

SHYL-DPS01拆装式自动生产线组装与调试实训系统,生产线拆装与调试实训装置

图1

图1为一个站点的接线示意图,所有的工作模块的电器元件连接线方式为:工作模块→→元件接口→→集装接线端→→桌面开放端口板→→PLC开放接口。当中每个工作模块的元件接线端与对应的每一个接线端口都进行明确的标号,在接入<桌面开放端口板>上时采用外开放式接线端子、这样从集装接线端引接过来的各个连接线可以轻松的接入到<桌面开放面板>上可自行任意的连接和更换,丛而使得整套系统相对复杂的线路变得简单、清晰而且具有很好灵活性和开放性。系统控制线由通过连接线与<桌面开放端口板>进行连接,这就使得PLC与工作模块上的元件进行连接时是可以自由选择端口。

1、  SHYL-DPS01拆装式自动生产线组装与调试实训系统,生产线拆装与调试实训装置一号站—上料检测与传送站

该模块由自动上料模块、变频传送模块、变频器模块、气源处理模块组成,主要完成从料仓中逐一下料到变频传送带,再由传送带将料输送到指定位置。

站点工作过程:

按下启动上料按钮后推料气缸将第一号仓的底层料推出到传送带,推出气缸缩回第二层料落到底层等待下一次推料信号,如检测光电开关检测到一号仓以空,下次下料信号来临时,开始从二号料仓推料。当有物料被推到传送带上后,变频器自动启动电机,将物料运送位置后通过PLC网络发信号至下一站。

站点使用时可进行以下实验与实训:

n  光电传器应用实训;

n  PLC控制自动/手动上料控制实训;

n  PLC顺序上料控制实训;

n  电气控制实训及其电气接线控制实训;

n  气动方向控制回路的安装调试;

n  气动速度控制回路的安装调试;

n  气动顺序控制回路的安装调试;

n  模块控制PLC编程控制实训。

n  变频器控制实训;

n  三相电机变频调速控制实训;

n  传送带多段速控制实训;

n  自动启/停控制实训;

n  模块控制PLC编程控制实训。

2、  SHYL-DPS01拆装式自动生产线组装与调试实训系统,生产线拆装与调试实训装置二号站—模拟加工/装配站

该站点由旋转加工模块、模向搬运机械手模块、装配机械手模块、装配料仓模块、气源处理模块组成。主要完成将上一站输送来物料进行模拟加工、装配、搬运至下一点。

本站点工作过程:

系统上电后,机手先执行回原点操作等待上一站传送信号,若接收到有工件信号时,机械手先提升到一定高度找到工件所在地点,伸出手爪伸出到位下降然后夹紧工件,然后将工件准确的搬运到旋转加工模块一号工位中,旋转加工模块开始对工件进行模拟加工,工件经过两个工位加工后到达四号工位进行装配,装配机械手将装配小料从料仓中取出装入工件,装配完成旋转盘再将人件转至一号工位由横向搬运机械手再次夹起搬运到下一站,并同时通过PLC网络发信号至下一站。

站点使用时可进行以下实验与实训:

n  可进行电机精确定位实训;

n  直流电机控制实训;

n  传感器应用实训;

n  电气控制实训及其电气接线控制实训;

n  气动回路的安装与调试;

n  气动回路控制实训;

n  旋转气缸/气爪应用实训。

n  进行步进电机精确定位实训;

n  PLC脉冲输出实训;

n  直流电机控制实训;

n  传感器应用实训;

n  传感器应用实训;

n  模拟冲压加工实训;

n  模拟钻孔加工实训等实训项目;

n  模拟装配实训。

n  无杆气缸控制应用实训;

n  磁性开关定位应用实训;

n  真空吸盘/真空发生器应用实训;

3、  SHYL-DPS01拆装式自动生产线组装与调试实训系统,生产线拆装与调试实训装置三号站—物料检测及分拣站

该模块由物料分拣模块、三自由度机械手模块、气源处理模块组成。主要是对加工装配完也的物料进行入库前的分拣和搬运。

模块工作过程:

当上一站将加工装配完成的物料搬运到分拣传送带上后,在传送过程中对物料的进行材料、颜色进行检测、计数,并根据程序设定不同产品进行分拣、如:颜色传感器检测到物料颜色不符时分选气缸将其推入相应的分选仓,没有被分拣的物料由三自由度抓取,搬运到下一站进行入库,并同时通过PLC网络发送信号至下一站。

站点使用时可进行以下实验与实训:

n  电光式传感器应用实训;

n  电容式传感器应用实训;

n  电感式传感器应用实训;

n  色标传感器应用实训;

n  磁性开关应用实训;

n  物料计数实训;

n  分拣金属与非金属分拣实训;

n  分拣出某种颜色块实训;

n  分拣金属中某一颜色块实训;

n  分拣非金属中某一颜色块实训;

n  分拣金属的某一颜色块和非金属的某一颜色块实训;

n  气动回路的控制安装与调试;

n  气动系统安装与调试;

n  气爪应用实训;

n  旋转气缸应用实训;

n  直流电机控制实训等实训项目。

n  步进电机控制实训;

n  步进电机控制实训;

n  机械手精度定位控制实训;

n  机械手安装及调试实训;

n  机械手精度定位控制实训;

n  机械手PLC控制实训;

n  机械手安装及调试实训;

n  PLC脉冲控制实训;

n  模块控制PLC编程控制实训。

n  电气控制实训及其电气接线控制实训;

4、  SHYL-DPS01拆装式自动生产线组装与调试实训系统,生产线拆装与调试实训装置四号站—多功自动存储站

该站点由立体仓库模块、两轴连动式存储模块、气源处理模块组成。主要完成对加工、分拣完成的产品装入顺序的存储到立体仓库中。

模块工作过程:

当上一站将加工装配、分拣完成的产合格产品通机机械手搬到两轴连动式存储模块的送货台上后,送货台开始移动将产品运送到近的空仓库位中,完成后自动复位到初始状态,当整个仓库都以经放满后对后面的产品不进行存储并不断了出报警。

站点使用时可进行以下实验与实训:

n  步进电机控制实训;

n  PLC脉冲控制实训;

n  伸缩养料应用实训;

n  接近开关应用实训;

n  步进精度定位控制实训;

n  PLC步进控制实训;

n  机械组装/安装及调试实训;

n  电气控制实训及其电气接线控制实训;

n  气动方向控制回路安装与调试;

n  气动系统安装与调试;

n  模块控制PLC编程控制实训。

四、拆装式自动生产线组装与调试实训系统 技术指标

1、供电电源:单相AC220V与三相AC380V/50HZ并用;

2、控制电源:24V/5A;

3、环境温度:0-55℃(工作)-20-70℃(保存);

4、相对湿度:35-85%(无冷凝);

5、PLC主机:西门子S7-200系列;

6、气源:0.4Mpa-0.75Mpa;

7、单站尺寸(mm):750×900×800;(不含模块高度)

8、组装尺寸(mm):3000×900×800;

9、工作环境:禁止腐蚀性,可燃性气体接触,防止导电尘埃。


五、拆装式自动生产线组装与调试实训系统 配置清单

一号站

名称

型号

数量

备注

1

二位五通电磁阀

4V110

2只

亚德客

2

汇流板

100-2F

1只

亚德客

3

机械阀二位三通

S3PL-06-R

1只

亚德客

4

三联件

GFC200-06-F-1

1只

亚德客

5

双作用气缸+开关1只

CDJ2B16-100

2只

星辰

6

三相电机

80YS25GY38/80GK15RT

1只

精研

7

变频器

MM420 0.75KW

6SE6420-2AB17-5AA1

1只

西门子

8

漫反射式光电开关

SE01-1K

1只

洞头开关

9

光电开关

E3Z-LS61

2只

上海沪工

10

深沟球轴承

61805

4只

11

平带

69X1450 mm

1条

1.5mm厚

12

警示灯

HBJD-D-2-B/24

灯管为发光二极管

1只

红波科技

电气控制模块

PLC

S7-200 224CN AC/DC/RLY

1只

西门子

RS-485模块

6ES7 972-0BB41-0XA0

1只

西门子

PLC通讯电缆

PC/PPI

1根

西门子

控开

1P+N 10C

1只

正泰电气

DIN插座/插头

三芯

1组

正泰电气

保险座

2只

正泰电气

中间继电器

5组

欧姆龙

按钮

方形透明白色

8只

正泰电气

纽子开关/船型开关

各2只

急停按钮

1只

正泰电气

输出监控指示灯

多只

正泰电气

电源指示灯

1只

正泰电气

直流开关电源

S-100-24

1只

百斯特电器

二号站

1

二位五通电磁阀

4V110

10只

亚德客

2

汇流板

100-2F

1只

亚德客

3

汇流板

100-3F

1只

亚德客

4

汇流板

100-5F

1只

亚德客

5

机械阀二位三通

S3PL-06-R

1只

亚德客

6

三联件

GFC200-06-F-1

1只

亚德客

7

双作用气缸+开关1只

CDJ2B16-100

1只

星辰

8

双作用气缸+开关1只

CDJ2B16-150

1只

星辰

9

双杆气缸+开关2只

MGPM16-75

1只

星辰

10

双联气缸+开关2只

TN10-60

1只

星辰

11

薄气缸

CQ2B-20-40DM

1只

星辰

12

薄气缸

CQ2B-12-10DM

1只

星辰

13

旋转气缸

RTB-10-SD2-A2

1只

气立可

14

气爪

MHZ2-20D

1只

星辰

15

无杆气缸

CY1L20H-200B

1只

星辰

16

真空发生器

VML-05-04

1只

气立可

17

真空吸盘

PAT-20

1只

气立可

18

微型直流电机

DC24V-6W 150r/min

1只

中仪电机

19

步进电机

2S56Q-02054

1只

上海步科

20

步进电机驱动器

2M530

1只

上海步科

21

步进电机

2S56Q-02741

1只

上海步科

22

步进电机驱动器

2M420

1只

上海步科

23

接近开关(电感式)

圆柱式

2只

上海沪工

24

光电开关

E3Z-LS61

1只

上海沪工

25

霍尔开关(二线制)

SM12-31010NA

1只

上海沪工

26

扁平式接近开关

GKB-M0524LA

2只

洞头开关

27

小型机械限位开关

1只

28

电容式接近开关

4只

上海沪工

29

深沟球轴承

61805

2只

30

深沟球轴承

16001

4只

31

直线轴承

16UU

4只

32

直线轴承

12UU

6只

33

同步带轮

5M-Z21,宽20

2只

上海五同

34

同步带

5M 宽20 长1295

1条

上海五同

电气控制模块

PLC

S7-200 226CN AC/DC/RLY

1只

西门子

RS-485模块

6ES7 972-0BA12-0XA0

1只

西门子

PLC通讯电缆

PC/PPI

1根

西门子

DIN插座/插头

三芯

1组

正泰电气

保险座

2只

正泰电气

中间继电器

5组

欧姆龙

按钮

方形透明白色

8只

正泰电气

纽子开关/船型开关

各2只

急停按钮

1只

正泰电气

输出监控指示灯

多只

正泰电气

电源指示灯

1只

正泰电气

直流开关电源

S-100-24

1只

百斯特电器

三号站

1

二位五通电磁阀

4V110

5只

亚德客

2

汇流板

100-2F

1只

亚德客

3

汇流板

100-3F

1只

亚德客

4

机械阀二位三通

S3PL-06-R

1只

亚德客

5

三联件

GFC200-06-F-1

1只

亚德客

6

双作用气缸+开关1只

CDJ2B16-100

3只

星辰

7

旋转气缸

RTB-20-SD2-A2

1只

气立可

8

气爪

MHZ2-20D

1只

星辰

9

步进电机

2S56Q-02741

1只

上海步科

10

步进电机驱动器

2M420

1只

上海步科

11

磁性开关(机械手)

CS1-S

4只

亚德客

13

漫反射式光电开关

SE01-1K

1只

洞头开关

14

光纤传感器

FX-101

1只

神视

15

接近开关(电感式)

1只

上海沪工

16

电容式接近开关

1只

上海沪工

17

直流减速电机

Z2D6-24GN/75K 3200r/min

1只

中大电机

18

深沟球轴承

61805

4只

19

深沟球轴承

16001

8只

20

直线轴承

12UU

8只

21

平带

69X1450 mm

1条

1.5mm厚

22

连轴器

Φ8—-Φ6

2只

29

滚珠丝杆

见图纸

2根

ABBA

电气控制模块

PLC

S7-200 226CN AC/DC/RLY

1只

西门子

RS-485模块

6ES7 972-0BA12-0XA0

1只

西门子

PLC通讯电缆

PC/PPI

1根

西门子

DIN插座/插头

三芯

1组

正泰电气

保险座

2只

正泰电气

中间继电器

5组

欧姆龙

按钮

方形透明白色

8只

正泰电气

纽子开关/船型开关

各2只

急停按钮

1只

正泰电气

输出监控指示灯

多只

正泰电气

电源指示灯

1只

正泰电气

直流开关电源

S-100-24

1只

百斯特电器

四号站

1

二位五通电磁阀

4V110

2只

亚德客

2

汇流板

100-2F

1只

亚德客

3

机械阀二位三通

S3PL-06-R

1只

亚德客

4

三联件

GFC200-06-F-1

1只

亚德客

5

双作用气缸+开关1只

CDJ2B16-100

1只

星辰

6

步进电机

2S56Q-02741

1只

上海步科

7

步进电机驱动器

2M420

1只

上海步科

8

滚珠丝杆

见图纸

2根

ABBA

9

漫反射式光电开关

SE01-1K

1只

洞头开关

10

接近开关(电感式)

4只

上海沪工

11

深沟球轴承轴承

16001

4只

12

直线轴承

16UU

8只

13

连轴器

Φ8—-Φ6

2只

14

警示灯

HBJD-D-2-B/24

灯管为发光二极管

1只

红波科技

电气控制模块

PLC

S7-200 226CN AC/DC/RLY

1只

西门子

RS-485模块

6ES7 972-0BA12-0XA0

1只

西门子

PLC通讯电缆

PC/PPI

1根

西门子

DIN插座/插头

三芯

1组

正泰电气

保险座

2只

正泰电气

中间继电器

5组

欧姆龙

按钮

方形透明白色

8只

正泰电气

纽子开关/船型开关

各2只

急停按钮

1只

正泰电气

输出监控指示灯

多只

正泰电气

电源指示灯

1只

正泰电气

直流开关电源

S-100-24

1只

百斯特电器

气动配件

1

空气压缩机

1台

佛山南海

2

七芯航插

小型

8只

3

熔断器

10A

8只

正泰电气

4

单向节流阀

ASL4-M5

36只

亚德客

5

单向节流阀

ASL4-01

2只

亚德客

6

气动接头

弯六、螺纹直通、三通、四通、减径直通、管塞、消声器

若干

亚德客

工具/附件

1

螺丝刀

1套

五金工具

2

活动扳手

6”

1把

五金工具

3

活动扳手

10”

1把

五金工具

4

剪刀

1把

五金工具

5

内六角扳手

1套

五金工具

6

尖嘴钳

1把

五金工具

7

万用表

1只

8

护套插线

红 1米

15根

上海育联

9

护套插线

黑 1米

15根

上海育联

10

护套插线

蓝 1米

10根

上海育联

11

护套插线

红 0.6米

30根

上海育联

12

护套插线

黑 0.6米

30根

上海育联

13

护套插线

蓝 0.6米

20根

上海育联

14

护套插线

红 0.4米

20根

上海育联

15

护套插线

黑 0.4米

30根

上海育联

16

护套插线

蓝 0.4米

30根

上海育联

17

PLC编程软件

电子光盘

1张

18

PLC程序

19

PLC编程手册

20

产品说明书

+电子光盘

1本

<, ;, P align=center>21,

变频器使用手册

1本

22

电感式传感器

2只

上海沪工

23

电容式传感器

2只

上海沪工

24

光电式传感器

2只

上海沪工

25

磁性开关

2只

亚德客

26

霍尔开关

2只

27

保险管

2A

5只

28

保险管

10A

5只

29

气管

6mm

4米

30

气管

4mm

20米

31

螺纹直通

APC4-01

10只

32

单向节流阀

ASL4-01

10只




拆装式生产线组装与调试实训系统说明书.pdf
