压力容器综合实验装置

压力容器综合实验装置

  • 货号:
  • 型号规格:
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

压力容器综合实验装置

1.实验内容

(1)测试椭圆封头、球形封头、锥形封头和平板封头在内压作用下的应力分布;

(2)压力P—应变ε的线性回归;

(3)显示、储存打印实验数据和不同形状封头在内压作用下的应力分布曲线;

(4)外压容器稳定性实验;

(5)爆破片爆破实验。

2.实验装置特点

实验装置由两台卧式容器(含锥形封头、椭圆封头、球形封头、平板封头)、一台立式容器、加压泵和计算机压力数据采集系统构成完整的压力容器检测系统。

实验装置能做四种不同形式封头的应力测定实验、外压薄壁容器稳定性实验和爆破片爆破实验。

实验装置由不锈钢制造,并经抛光处理,外观优美;实验装置大小适中,操作方便。实验数据检测均由计算机自动采集和处理,精度高、稳定性好。

3.检测参数

检测参数名称

量程

变送器精度

备注

内压容器压力

0-1.6MPa

0.5%

外压容器压力

0-1.6MPa

0.5%

4.压力容器综合实验装置置基本配置

序号

设备名称

技术指标

数量

1

不锈卧式钢容器

φ400×4,L=500椭圆+球形封头

1

2

不锈钢卧式容器

φ400×4,L=500锥形+平板封头

1

3

不锈钢立式容器

φ300×4,L=400

1

4

手动试压泵

0—2.5 MPa

1

5

压力变送器

0—1.6 MPa,4-20mA,24V

3

6

数据采集板

12位AD,16CH,10µs

1

7

爆破片实验附件

1

8

接口转换箱

PS-2

1

9

计算机及显示器

酷睿双核E6500,2G,500G,17″液晶

1

10

静态电阻应变仪

20点

1

11

实验指导书

V1.0

1

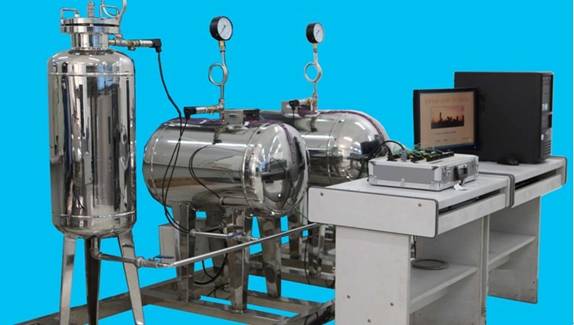

5. 压力容器综合实验装置基本配置图片

实验装置尺寸:2.4m(长)×0.9m(宽)×1.4(高)。(不含计算机桌)

6.压力容器综合实验装置实验曲线
