过程装备与控制工程专业基本实验综合装置

过程装备与控制工程专业基本实验综合装置

  • 货号:
  • 型号规格:
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

过程装备与控制工程专业基本实验综合装置

过程装备与控制工程专业基本实验综合装置(ECES-1)由带椭圆封头和锥形封头的卧式内压容器、立式内压容器及高位水槽组合而成,配备离心泵、变频器、电动调节阀、流量及压力传感器、数据采集系统、应变仪、操作台等部件;软件包括数据采集、控制与通讯和实验程序等。实验装置特点如下:

⑴实验装置获国家实用新型专利、具有自主知识产权、在国内已有多家应用并获教育部高等学校过程装备与控制工程专业教学指导分委员会认可;

⑵实验项目多、装置利用率高。实验装置能开出6个过程装备与控制工程专业的基本实验,综合性能好,符合目前国家对本科实验装置的要求;

⑶对学生开放实验,进行计算机直接控制(DDC)编程等实验;

⑷实验装置免费质保三年,负责终身维护和软件升级。

1.实验项目

(1)内压薄壁容器应力测定实验    (2)外压薄壁容器稳定性及爆破片爆破实验

(3)离心泵性能测定实验          (4)水槽液位对象特征参数测定实验

(5)离心泵压力控制实验          (6)离心泵流量控制实验

过程装备与控制工程专业基本实验综合装置

2.实验装置特点

(1)结构紧凑、布置巧妙。实验装置占地面积仅约8m2,能够解决分散实验装置需要实验室面积多的难题;装置中各部件布置巧妙,形成了一个完美的闭路系统。

(2)实验项目多、装置利用率高。实验装置能开出6个过程装备与控制工程专业的基本实验,综合性能好,符合目前国家对本科实验装置的要求。

(3) 实验装置主体结构全部采用不锈钢制造,并经抛光处理,外观优美;实验装置大小适中,操作方便。

(4)实验检测数据均由计算机自动采集和处理,检测、控制元件精度高、技术性能高。

(5)对学生开放实验,进行计算机直接控制(DDC)编程等实验。

3.技术指标

序号

检测参数

精度

数量

备注

1

压力

0.5%

4

2

液位

0.5%

2

3

流量

0.5%

1

4.实验装置主要配置

序号

设备名称

数量

1

不锈钢多级离心泵

2台

2

不锈钢压力容器

1台

3

不锈钢压力容器

1台

4

不锈钢水箱

1台

5

电动调节阀

1台

6

交流变频调速器

1台

7

智能工业调节器(日本)

2台

8

转速数字显示表

1台

9

数据采集系统

1套

10

工控机、17"液晶显示器

1套

11

电气控制系统

1套

12

电阻应变仪

1套

13

不锈钢管路机架

1套

14

实验软件(6个实验)

1套

15

实验指导书

1份

16

化工大学《过程设备设计》国家级精品课程课件(光盘版)

1张

17

实验装置仿真软件

1套

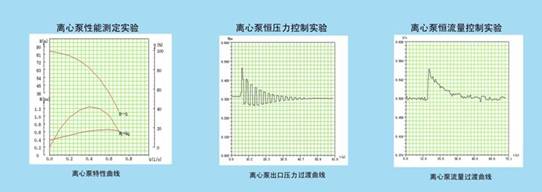

5.过程装备与控制工程专业基本实验综合装置实验曲线
