汽车仪表防盗系统示教板

汽车仪表防盗系统示教板

  • 货号:
  • 型号规格:
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

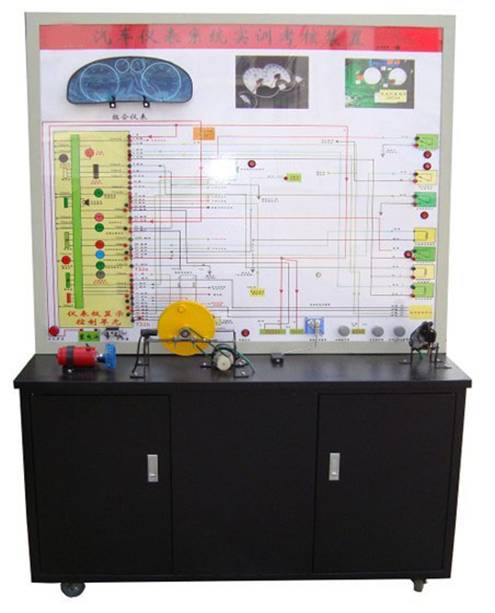

汽车仪表防盗系统示教板

汽车仪表防盗系统示教板简介

   产品选用大众帕萨特仪表防盗系统材料为基础制作,模拟汽车运行,演示大众仪表防盗系统的工作过程;本示教板功能齐全、操作方便、安全可靠。



汽车仪表防盗系统示教板

(二)结构组成

   发动机电控单元、水温传感器、燃油传感器、车速传感器、曲轴传感器及信号盘、仪表、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。

(三)功能特点

1.面板上绘有完整的大众仪表防盗系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。

2.操纵开关及按钮,可真实演示大众仪表防盗系统的工作过程。

3.数显表显示各传感器信号电压值。

4.发光二极管显示工作元器件状态。

5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6.防盗匹配等操作。

7.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。

8.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。

9.装有诊断座,可读取故障码与数据流等。

(四)技术参数

外形尺寸:1240mm×550mm×1850mm(长×宽×高)

电源:220V交流电压

工作电压:12V直流电压

工作温度:-50℃~50℃
