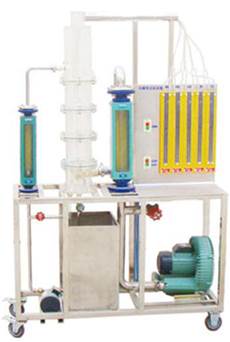

YLJL-104型 冷模塔实验装置

YLJL-104型 冷模塔实验装置

  • 货号:
  • 型号规格:YLJL-104
  • 品牌:上海育联
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:1星期
  • 价格:询价
  • 电话:+86-021-62987919 /62982737
  • 在线联系:点击这里给我发消息  点击这里给我发消息  点击这里给我发消息
  • 产品详情

YLJL-104型 冷模塔实验装置

冷模塔实验装置特点

板式塔作为一种常用的传质设备在化工生产中应用极为广泛,因而了解不同类型塔板的结构及流体力学性能对于化工技术人员而言是非常重要的。

本实验装置结合理论课程中塔设备的教学,使同学在实验中了解多种类型塔板的结构及流体力学性能,包括:气体通过塔板的阻力、板上鼓泡情况、漏液情况、雾沫夹带及液泛等。

了解风量和水量改变时,各塔板操作性能的变化规律以及在相同的操作条件(风量、水量)下比较各塔板的操作性能。

◎可观察不同种类塔板的结构特点,并进行比较其优缺点;

◎了解塔底水封的作用及其工作原理;

◎正常操作下的现象观察:每块板上气液接触方向和接触方式;板上的清液层、泡沫层及分离空间;板上的压力降比较;降液管内的气泡夹带与分离空间的雾沫夹带;

◎非正常操作现象观察:气量过小引起的漏液情况;气量过大引起过量的雾沫夹带现象;液量过大引起的降液管液泛现象。

冷模塔实验装置功能

实验装置特点

1、架子、塔底水封槽及面板全部采用不锈钢制作;

2、塔体采用优质有机玻璃材质,便于观察塔板结构及工作状态;

3、塔板也均采用有机玻璃制作,板上各构件尺寸按比例,工业特性明显;

4、浮阀板采用完全工业标准的F型不锈钢浮阀片;

5、结构紧凑,操作简便,设备外形美观大方;

6、安装在四个万向轮上,可移动;

7、只需清洁无需保养。

功能特色

一、可观察各种类型塔板的结构特点

1、可了解筛板、泡罩、浮阀及舌型板等常见单溢流塔板的结构特点;

2、了解塔底水封结构及作用。

二、观察比较各板在正常操作时的操作情况

1、观察在正常操作条件下各板的气液接触方式和方向;

2、观察在同样气液正常操作时的各板清液层、泡沫层及分离层的情况;

3、观察在同样气液量时各塔板压力降情况。

三、观察比较非正常操作时的情况

1、气量减小观察各板的漏液情况;

2、观察加大液量而直接导致的降液管液泛现象;

3、观察加大气量而导致的雾沫夹带、过量雾沫夹带、直至形成液泛现象;

4、观察大气量和大液量情况下塔底水封内的情况。
